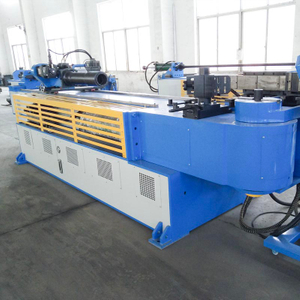

Diameter Besar CNC Full Automatic Tube Bender GM-SB-140CNC-2A-1S

Status ketersediaan:
Kuantiti:
  • GM-140CNC-2A-1S

  • GMACC

  • 8462219000

Ciri Mesin

Bender Pipa Logam Diameter Besar GM-SB-140CNC-2A-1S


Kami adalah usaha sama Sino-Itali, yang ditubuhkan lebih dari 20 tahun, kami menjalankan perniagaan dalam dan luar negara, kami mempunyai ejen di banyak negara, seperti Mexico, Poland, Vietnam dll.

Parameter Teknikal Utama

Nama

Unit

Parameter

Tiub bulat keluli ringan

mm

140*12

Keluli tahan karat

mm

140*6

Tiub bulat anil anil ringan

mm

140*14

Tiub persegi keluli ringan

mm

110 *110 *3

Tiub segi empat tepat keluli ringan

mm

115 *105*3

Batang pepejal bulat ringan

mm

75

Batang pepejal persegi keluli ringan

mm

65*65

Min. jejari lenturan

mm

50

Maks. Jejari lenturan (Standard)

mm

600

Overhang kepala (di pusat lenturan)

mm

730

Ketinggian kepala (di pusat lenturan)

mm

780

Tinggi pusat lenturan (dari lantai)

mm

1245

Maks. laluan palang di dalam P.O.B. kedudukan kedudukan

mm

90

Mengepang pukulan laras

mm

0-165

Pukulan laras bahu

mm

500

Strok laras penarikan mandrel

mm

0-260

Maks. Sudut Lenturan

°

190 °

ThrCukup Jarak Berkesan

mm

5200

Kelajuan Membengkokkan (Maks.)

° / saat

12

Maks. kelajuan putaran (paksi Z)

° / saat

120

Maks.memberi makankelajuan ingatan (paksi X.)

mm / saat

400

Ketepatan sudut lenturan

°

± 0.10

Ketepatan sudut putaran - paksi Z

°

± 0.10

Ketepatan Pergeseran - paksi X

mm

± 0.10

Kuasa Motor Putaran

KW

3

Memberi Kuasa Motor Servo

KW

3

Motor SistemKuasa

KW

18.5

HidraulikPam Isipadu

L

45

Maks. Tekanan

Mak

16

L * W * H (Dimensi Pembungkusan)

mm

6500 *2000 * 1350

Berat Mesin

T

TENTANG 9


ØKonfigurasi Sistem Kawalan Hidraulik dan Elektronik

Nama

Pengilang

Motor Hidraulik

Jerman Siemens (Beide) atau Runmali

Pam Hidraulik

Yuci Yuken / Wuxi Tuoli

Injap Hidraulik

Yuken Jepun (Diimport)

Papan cara minyak

Taiwan Shanghong (Diimport)

Silinder

Shanghai Qifan

Skrin sentuh

Taiwan Weinview (Diimport)

PLC

Jepun Mitsubishi (Diimport)

Pengawal sudut

Jepun Nemicon (Diimport)

Tukar kuasa

Taiwan Mingwei

Motor servo berputar / memberi makan

Jepun Mitsubishi (Diimport)

Pengubah

Wuxi Xinyu

Kontaktor

Schneider


Q: Bagaimana dengan andaperkhidmatan?
J:Sebelum Servis Jualan:
1. Kami akan membantu pelanggan kami mengesahkan yang betulmesinmodel mengikut inforamtion paip yang ditawarkan.
2. Selamat datang untuk melawat kilang kami untuk melihat mesin dan bengkel kami sebelum anda membuat pesanan.

B: Perkhidmatan selepas jualan:
1. Kami menyediakan buku manual, pemasangan mesin terperinci, video pentauliahankemenolong anda dengan betul kendalikan mesin.Jika anda memerlukan kami jurutera ke pergi ke kilang anda untuk pemasangan mesin, tiket udara, makanan, hotel, pengangkutan tempatandberada di tempat anda
akaun.
2. Sekiranya ada masalah pada mesin, jurutera kami akan menyelesaikannya melalui komputer terlebih dahulu, kebanyakan masalah dapat diselesaikan dengan menukar bahagian, jika tidak, jurutera kami boleh pergi ke kilang anda untuk menyelesaikannya, kami mempunyai jurutera yang berpengalamanterutamanyauntuk pasaran luar negara.
Untuk bahagian mekanikal, yang dibuat oleh kami sendiri, kami mempunyai banyak stok, jika anda memerlukan, kami boleh menghantar kepada anda melalui kurier sekaligus.
Untuk bahagian elektronik, kita semua menggunakan jenama terkenal, yang mana anda boleh membelinya dengan mudah di sebelah anda.

mesin lentur paip

pengikat tiub cncpengikat tiub cnc

Parameter Teknikal Utama

Nama

Unit

Parameter

Tiub bulat keluli ringan

mm

¢ 76 * 3

Min. jejari lenturan

mm

30

Maks. Jejari lenturan (Standard)

mm

350

Overhang kepala (di pusat lenturan)

mm

600

Ketinggian kepala (di pusat lenturan)

mm

580

Tinggi pusat lenturan (dari lantai)

mm

1060

Maks. laluan palang di dalam P.O.B. kedudukan kedudukan

mm

50

Mengepang pukulan laras

mm

0-136

Pukulan laras bahu

mm

300

Strok laras penarikan mandrel

mm

0-136

Maks. Sudut Lenturan

°

190 °

Melalui Jarak Berkesan

mm

3800

Kelajuan Membengkokkan (Maks.)

° / saat

110

Maks. kelajuan putaran (paksi Z)

° / saat

160

Maks. kelajuan makan (paksi X.)

mm / saat

800

Ketepatan sudut lenturan

°

± 0.10

Ketepatan sudut putaran - paksi Z

°

± 0.10

Ketepatan Pergeseran - paksi X

mm

± 0.10

Membengkokkan Kuasa Motor Servo

KW

7

Kuasa Motor Putaran

KW

1

Memberi Kuasa Motor Servo

KW

3

Kuasa Motor Sistem

KW

5.5

Isipadu Pam Hidraulik

L

19

Maks. Tekanan

Mak

16

L * W * H (Dimensi Pembungkusan)

mm

5000 * 1200 * 1350

Berat Mesin

T

TENTANG 3.8


Konfigurasi Sistem Kawalan Hidraulik dan Elektronik

Nama

Pengilang

Motor Hidraulik

Jerman Siemens (Beide) atau Runmali

Pam Hidraulik

Wuxi Tuoli

Injap Hidraulik

Yuken Jepun (Diimport)

Papan cara minyak

Taiwan Shanghong (Diimport)

Silinder

Shanghai Qifan

Tiub minyak

Zhejiang

Skrin sentuh

Taiwan Weinview (Diimport)

PLC

Jepun Mitsubishi (Diimport)

Motor Servo

Jepun Mitsubishi (Diimport)

Pengawal sudut

Jepun Nemicon (Diimport)

Tukar kuasa

Taiwan MINGWEI

Kontaktor

Schneider


Sampel Perkakas

图片 2
