Views:0 Pengarang:Editor tapak Masa Terbitkan: 2026-10-09 Asal:Tapak
Pernahkah anda terfikir bagaimana paip lurus diubah menjadi lengkung yang licin dan tepat tanpa retak atau kehilangan bentuknya? Mesin lentur paip menggunakan daya terkawal dan perkakas khusus untuk mencipta lenturan yang tepat dengan cepat dan konsisten. Mereka membantu pengeluar mengurangkan sisa bahan, mengehadkan kimpalan dan menghasilkan bahagian yang lebih kukuh dengan kemasan yang bersih. Daripada sistem ekzos automotif dan bingkai pembinaan kepada perabot, pembinaan kapal dan saluran paip industri, mesin ini menyokong pelbagai aplikasi.
Dalam siaran ini, anda akan menemui cara mesin lentur paip berfungsi, tempat ia digunakan dan cara ia meningkatkan kelajuan, ketepatan dan kecekapan pengeluaran.

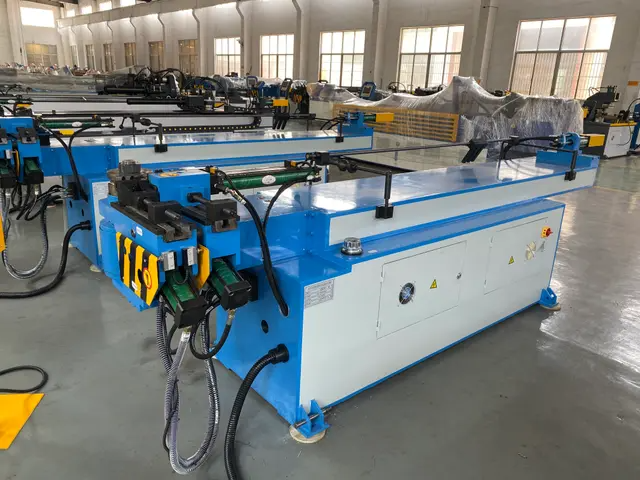

Mesin lentur paip ialah alat khusus yang direka bentuk untuk membentuk paip mengikut sudut dan lengkung yang dikehendaki tanpa merosakkan strukturnya. Ia membantu pengeluar membuat selekoh tepat yang sesuai dengan reka bentuk atau keperluan fungsi tertentu. Mesin ini memainkan peranan penting dalam industri di mana paip perlu dibentuk untuk rangka kerja, pengangkutan bendalir atau komponen struktur.
Mesin lentur paip mengendalikan pelbagai jenis dan bahan paip, termasuk:
Paip keluli: Biasa dalam industri pembinaan dan automotif.
Paip aluminium: Digunakan untuk struktur ringan.
Paip tembaga: Popular dalam sistem paip dan HVAC.
Paip keluli tahan karat: Diutamakan untuk rintangan kakisan dan ketahanan.
Mesin ini boleh membengkokkan paip dengan diameter dan ketebalan yang berbeza, bergantung pada kapasiti dan perkakas mesin.
Walaupun sering digunakan secara bergantian, lenturan paip dan lenturan tiub mempunyai perbezaan yang ketara:
Aspek | Lenturan Paip | Lenturan Tiub |
|---|---|---|
bentuk | Selalunya paip bulat | Boleh termasuk tiub bulat, segi empat sama atau segi empat tepat |
Ketebalan Dinding | Biasanya dinding lebih tebal | Selalunya dinding lebih nipis |
Permohonan | Pengangkutan cecair, paip struktur | Aplikasi ketepatan seperti bingkai automotif, perabot |
Ketepatan Lenturan | Ketepatan sederhana | Ketepatan tinggi diperlukan |
Mesin lentur paip cenderung menumpukan pada paip yang membawa cecair dan gas, manakala mesin lentur tiub selalunya mengendalikan aplikasi yang lebih halus atau tepat. Walau bagaimanapun, banyak mesin moden boleh melaksanakan kedua-dua fungsi bergantung pada perkakasan dan tetapan.
Nota: Memilih mesin yang betul bergantung pada bahan paip, diameter, dan ketepatan yang diperlukan dalam produk akhir.
Mesin lentur paip menggunakan beberapa teknik untuk membentuk paip tanpa menyebabkan kerosakan. Kaedah yang paling biasa termasuk:
Lenturan Cabutan Putar: Menggunakan acuan berputar untuk membengkokkan paip di sekeliling jejari tetap, sesuai untuk lenturan yang tepat.
Lenturan Mampatan: Paip ditolak terhadap acuan selekoh pegun, sesuai untuk selekoh jejari yang besar.
Lentur Gulung: Paip melalui penggelek yang secara beransur-ansur membentuk selekoh, selalunya digunakan untuk jejari besar atau selekoh lingkaran.
Lenturan Mandrel: Mandrel yang dimasukkan ke dalam paip menyokongnya semasa lenturan untuk mengelakkan ubah bentuk, terutamanya untuk paip berdinding nipis.
Setiap teknik sesuai dengan saiz paip, bahan, dan bentuk bengkok yang diingini.
Mesin lentur paip biasa termasuk:
Bending Die: Membentuk paip mengikut sudut dan jejari yang dikehendaki.
Clamp Die: Memegang paip dengan kuat semasa membongkok.
Pressure Die: Mengenakan daya untuk memastikan paip mengikut acuan lentur.
Mandrel (pilihan): Menyokong paip secara dalaman untuk mengelakkan kedutan.
Lengan Putar atau Penggelek: Gerakkan paip di sekeliling acuan lentur.
Sistem Kawalan: Mengendalikan mesin, sama ada secara manual atau automatik.
Komponen-komponen ini berfungsi bersama untuk memastikan lenturan yang licin dan tepat.
Persediaan: Pilih dan pasang acuan dan mandrel yang sesuai untuk saiz paip dan jejari lentur.
Memuatkan: Letakkan paip ke dalam mesin, selamatkannya dengan acuan pengapit.
Lenturan: Lengan berputar atau penggelek menggerakkan paip mengelilingi acuan lentur manakala acuan tekanan menggunakan daya.
Sokongan Mandrel: Jika digunakan, mandrel bergerak di dalam paip untuk mengekalkan bentuk.
Pelepasan: Setelah selekoh mencapai sudut yang dikehendaki, paip tidak diapit dan dikeluarkan.
Pemeriksaan: Periksa selekoh untuk mengetahui ketepatan dan kecacatan.
Proses ini memastikan paip bengkok tanpa kekusutan atau leper.
Ciri | Lenturan Manual | Lenturan Automatik |
|---|---|---|
Operasi | Dikawal tangan | CNC atau dikawal komputer |
Ketepatan | Sederhana, bergantung kepada pengendali | Tinggi, selekoh konsisten |
Kelajuan | Lebih perlahan, intensif buruh | Lebih cepat, sesuai untuk pengeluaran besar-besaran |
Fleksibiliti | Baik untuk kumpulan kecil atau kerja tersuai | Sesuai untuk kerja berulang, berskala besar |
kos | Pelaburan awal yang lebih rendah | Kos pendahuluan yang lebih tinggi, kos seunit yang lebih rendah dari semasa ke semasa |
Mesin automatik meningkatkan produktiviti dan mengurangkan ralat manusia, manakala mesin manual menawarkan kesederhanaan dan kos yang lebih rendah untuk larian kecil.
Mesin lentur paip elektrik menggunakan motor elektrik untuk memacu proses lenturan. Ia menyediakan kawalan yang tepat ke atas kelajuan dan sudut, menjadikannya sesuai untuk pekerjaan yang memerlukan ketepatan dan kebolehulangan yang tinggi. Mesin ini biasanya lebih senyap dan bersih kerana ia tidak bergantung pada cecair hidraulik. Ia sesuai dengan volum pengeluaran kecil hingga sederhana dan selalunya lebih cekap tenaga.
Kelebihan mesin lentur paip elektrik termasuk:
Persediaan pantas dan masa kitaran
Ketepatan tinggi dan kebolehulangan
Kos penyelenggaraan yang lebih rendah
Operasi mesra alam
Kes penggunaan yang ideal:
Pengeluaran kelompok kecil
Selekoh kompleks memerlukan kawalan halus
Bengkel mengutamakan peralatan bersih dan senyap
Mesin lentur paip hidraulik bergantung pada silinder hidraulik untuk menjana daya yang diperlukan untuk lenturan. Mereka menawarkan keupayaan lenturan yang kuat, menjadikannya sesuai untuk paip yang lebih tebal atau diameter yang lebih besar. Mesin ini mengendalikan aplikasi tugas berat dan boleh mengekalkan tekanan yang konsisten sepanjang kitaran lenturan. Selalunya kos penyelenggaraan lebih tinggi disebabkan oleh pengurusan cecair hidraulik tetapi cemerlang dalam kekuatan dan ketahanan.
Kelebihan mesin lentur paip hidraulik termasuk:
Keupayaan untuk membengkokkan paip berdiameter besar dan berdinding tebal
Keluaran daya tinggi untuk bahan yang sukar
Tindakan lenturan licin untuk bentuk yang kompleks
Pembinaan yang kukuh untuk kegunaan industri
Kes penggunaan yang ideal:
Pengeluaran perindustrian berskala besar
Lenturan paip berat atau tebal
Aplikasi yang memerlukan daya lentur yang kuat
Ciri | Mesin Lentur Paip Elektrik | Mesin Lentur Paip Hidraulik |
|---|---|---|
Sumber Kuasa | Motor elektrik | Silinder hidraulik |
Ketepatan | Ketepatan tinggi, sesuai untuk selekoh halus | Daya yang kuat, sesuai untuk selekoh berat |
Penyelenggaraan | Lebih rendah, tiada cecair hidraulik | Lebih tinggi, memerlukan penyelenggaraan cecair hidraulik |
Kebisingan dan Kebersihan | Operasi yang lebih tenang dan bersih | Lebih bising, memerlukan pengurusan cecair |
Jumlah Pengeluaran | Kumpulan kecil hingga sederhana | Kumpulan sederhana hingga besar |
Terbaik untuk | Paip ringan, kerja ketepatan | Paip berat, bahan tebal |
Memilih antara elektrik dan hidraulik bergantung pada keperluan pengeluaran anda, saiz paip dan jenis bahan. Mesin elektrik sesuai dengan pengeluar yang memerlukan kelajuan dan ketepatan untuk paip yang lebih kecil. Mesin hidraulik sesuai dengan industri yang memerlukan kuasa untuk paip yang lebih besar dan lebih keras.
Mesin lentur paip memainkan peranan penting dalam pembinaan dengan membentuk paip untuk rangka kerja struktur, susur tangan dan ciri seni bina hiasan. Paip bengkok memberikan kekuatan dan daya tarikan estetik dalam bangunan, jambatan dan ruang awam. Paip melengkung boleh membentuk gerbang, penyokong dan bentuk kompleks yang sukar dicapai dengan paip lurus sahaja. Fleksibiliti ini membantu arkitek dan jurutera menghidupkan reka bentuk kreatif sambil mengekalkan integriti struktur.
Dalam industri automotif, mesin lentur paip adalah penting untuk menghasilkan sistem ekzos, sangkar gulung, rangka casis dan saluran bahan api. Komponen ini memerlukan lenturan yang tepat untuk dimuatkan dalam ruang padat dan memenuhi piawaian keselamatan. Lenturan yang tepat memastikan aliran bendalir lancar dalam sistem ekzos dan bahan api, meningkatkan prestasi kenderaan. Mesin lentur automatik meningkatkan kelajuan pengeluaran sambil mengekalkan kualiti yang konsisten merentas beribu-ribu bahagian.
Paip bengkok digunakan secara meluas dalam sistem HVAC (pemanasan, pengudaraan, dan penyaman udara) untuk saluran saluran, paip dan pengudaraan. Mesin lentur paip mencipta selekoh licin yang meminimumkan rintangan aliran udara dan mengurangkan bunyi. Ini meningkatkan kecekapan sistem dan penjimatan tenaga. Selekoh tersuai membolehkan paip mengemudi di sekeliling halangan, muat dalam ruang yang sempit dan menyambungkan komponen sistem yang berbeza dengan lancar.
Di luar pembinaan, automotif, dan HVAC, mesin lentur paip memberi perkhidmatan kepada banyak industri lain:
Pembinaan Kapal: Paip untuk sistem bahan api, air dan ekzos memerlukan selekoh yang tepat agar sesuai dengan susun atur kapal yang kompleks.
Minyak dan Gas: Paip bengkok digunakan dalam saluran paip, kilang penapisan dan platform luar pesisir.
Pembuatan Perabot: Bingkai logam dan penyokong sering menggunakan paip bengkok untuk reka bentuk yang ergonomik dan bergaya.
Pertanian: Sistem pengairan dan jentera menggabungkan paip bengkok untuk ketahanan dan kefungsian.
Setiap aplikasi mendapat manfaat daripada keupayaan mesin untuk menghasilkan selekoh yang konsisten dan berkualiti tinggi yang memenuhi keperluan teknikal tertentu.
Petua: Apabila memilih mesin lentur paip untuk industri anda, pertimbangkan saiz paip, bahan dan kerumitan lentur biasa untuk memastikan mesin dapat memenuhi keperluan pengeluaran anda dengan cekap.
Mesin lentur paip menawarkan fleksibiliti yang luar biasa dalam reka bentuk dan pengeluaran. Mereka membenarkan pengeluar mencipta bentuk dan lengkung yang kompleks yang sukar atau mustahil dicapai secara manual. Fleksibiliti ini menyokong reka bentuk seni bina yang kreatif, komponen automotif yang rumit dan bahagian industri yang disesuaikan. Dengan melaraskan tetapan mesin atau menukar acuan, pengendali boleh menghasilkan pelbagai jejari dan sudut selekoh, yang menampung keperluan projek yang pelbagai. Kebolehsuaian ini juga membolehkan penukaran pantas antara saiz paip dan bahan yang berbeza, menjadikannya lebih mudah untuk mengendalikan kumpulan kecil dan pesanan tersuai dengan cekap.
Salah satu kelebihan utama mesin lentur paip ialah keupayaan mereka untuk memulihara bahan sambil mengekalkan integriti struktur paip. Tidak seperti pemotongan dan kimpalan, lenturan membentuk paip tanpa melemahkannya atau menyebabkan keretakan dan kedutan. Teknik lenturan yang betul memastikan ketebalan dinding paip kekal konsisten, mengurangkan risiko ubah bentuk. Pemeliharaan kekuatan bahan ini adalah penting untuk aplikasi di mana paip mesti menahan tekanan, beban, atau tekanan persekitaran. Selain itu, lenturan mengurangkan sisa dengan menghapuskan keperluan untuk lebihan panjang paip atau berbilang sambungan, yang membawa kepada penjimatan kos dan pengeluaran yang lebih mampan.
Automasi dalam mesin lentur paip meningkatkan kecekapan masa dan kos dengan ketara. Sistem automatik menggunakan kawalan CNC untuk melakukan lenturan yang tepat dengan pantas dan konsisten. Ini mengurangkan kerja manual, meminimumkan ralat, dan mempercepatkan kitaran pengeluaran. Mesin automatik boleh berjalan secara berterusan dan mengendalikan jumlah yang tinggi tanpa keletihan, menjadikannya sesuai untuk pengeluaran besar-besaran. Dengan mengurangkan masa persediaan dan meningkatkan daya pengeluaran, syarikat mengurangkan kos operasi dan meningkatkan keuntungan. Selain itu, automasi meningkatkan kebolehulangan, memastikan setiap paip bengkok memenuhi spesifikasi yang tepat, yang mengurangkan kerja semula dan sekerap bahan.
Mesin lentur paip memberikan ketepatan dan kualiti yang unggul berbanding kaedah manual. Penggunaan sistem kawalan termaju dan perkakasan berkualiti tinggi memastikan selekoh adalah tepat pada sudut dan jejari yang dikehendaki setiap masa. Ketepatan ini penting untuk komponen yang mesti muat dengan sempurna dalam pemasangan atau memenuhi piawaian industri yang ketat. Selekoh berkualiti tinggi juga meningkatkan penampilan keseluruhan dan prestasi produk akhir. Kualiti yang konsisten mengurangkan masa pemeriksaan dan aduan pelanggan, mengukuhkan reputasi syarikat dan kelebihan daya saing.
Petua: Tentukan mesin lentur paip anda dengan kerap dan gunakan perkakas yang sesuai untuk mengekalkan ketepatan tinggi dan memanjangkan jangka hayat mesin.
Memilih mesin lentur paip yang betul bermula dengan menilai keperluan pengeluaran anda. Pertimbangkan berapa banyak paip yang anda perlukan untuk dibengkokkan setiap hari atau bulanan. Jumlah pengeluaran yang tinggi biasanya memerlukan mesin automatik untuk mengekalkan kelajuan dan konsistensi. Untuk kelompok yang lebih kecil, mesin manual atau separa automatik mungkin memadai.
Seterusnya, nilaikan saiz paip. Mesin mempunyai had pada diameter dan ketebalan dinding yang boleh dikendalikannya. Paip yang lebih besar atau lebih tebal memerlukan mesin yang lebih teguh, selalunya model hidraulik. Paip yang lebih kecil atau nipis boleh dibengkokkan menggunakan mesin elektrik atau kurang peralatan tugas berat.
Jenis bahan juga penting. Bahan yang lebih keras seperti keluli tahan karat atau paip berdinding tebal memerlukan mesin dengan daya lentur yang lebih tinggi. Logam yang lebih lembut seperti aluminium atau tembaga memerlukan kurang kuasa tetapi lebih ketepatan untuk mengelakkan kerosakan. Mengetahui bahan paip anda membantu memilih mesin yang boleh bengkok tanpa cacat.
Mesin lentur paip elektrik cemerlang pada ketepatan dan kelajuan untuk paip kecil hingga sederhana. Mereka menggunakan motor elektrik, menjadikannya cekap tenaga, lebih senyap dan lebih mudah diselenggara. Jika kerja anda melibatkan paip yang lebih nipis atau selekoh yang kompleks, mesin elektrik menawarkan kawalan yang sangat baik.
Mesin hidraulik memberikan daya yang lebih besar, menjadikannya sesuai untuk paip tebal, berat atau berdiameter besar. Mereka mengendalikan bahan yang sukar dan selekoh yang menuntut tetapi memerlukan lebih banyak penyelenggaraan kerana sistem bendalir hidraulik. Mereka sesuai dengan industri yang memerlukan kuasa dan ketahanan untuk pengeluaran berskala besar.
Pilihan anda bergantung pada pengimbangan ketepatan, kuasa, penyelenggaraan dan skala pengeluaran. Sebagai contoh, bengkel yang menghasilkan paip ekzos tersuai mungkin lebih suka mesin elektrik, manakala kilang membengkokkan paip keluli tebal untuk rangka pembinaan boleh memilih mesin hidraulik.
Mesin lentur paip berbeza-beza dari segi ciri dan keupayaan. Pakar perunding memastikan anda memilih mesin yang disesuaikan dengan keperluan tepat anda. Pakar boleh menganalisis volum pengeluaran, jenis paip dan kerumitan bengkok anda untuk mengesyorkan model terbaik.
Penyesuaian selalunya penting. Mesin boleh dilengkapi dengan acuan, mandrel atau pilihan automasi tertentu untuk mengoptimumkan prestasi. Mesin yang disesuaikan mengurangkan masa henti, meningkatkan kualiti dan meningkatkan kecekapan.
Pakar juga membantu dengan latihan, pelan penyelenggaraan dan peningkatan, memastikan pelaburan anda memberikan nilai jangka panjang.
Petua: Sebelum membeli, tentukan dengan jelas matlamat pengeluaran dan spesifikasi paip anda, kemudian dapatkan nasihat pakar untuk memilih mesin lentur paip yang sesuai dengan keperluan dan bajet unik anda.
Automasi telah mengubah lenturan paip dengan menyepadukan sistem terkawal komputer yang menguruskan setiap langkah proses lenturan. Mesin moden menggunakan teknologi CNC (Computer Numerical Control) untuk mengawal sudut lentur, jejari dan kedudukan paip dengan tepat. Automasi mengurangkan ralat manusia, meningkatkan kebolehulangan dan membenarkan pengendali memprogramkan urutan lenturan yang kompleks. Penyepaduan ini juga membolehkan pemantauan dan pelarasan masa nyata, memastikan kualiti yang konsisten sepanjang pengeluaran dijalankan.
Sel lentur paip lengkap menyambung setiap peringkat pengeluaran dalam satu proses automatik:
Suapan Automatik → Pemotongan Ketepatan → Lenturan Diprogram → Isih Bahagian Selesai
Paip mula-mula dimuatkan dan diletakkan secara automatik. Ia kemudian dipotong mengikut panjang yang diperlukan sebelum mesin lentur membentuk sudut dan lengkung yang diprogramkan. Selepas dibengkokkan, bahagian siap diisih mengikut jenis, saiz, atau pesanan pengeluaran.
Aliran kerja bersambung ini mengurangkan pengendalian manual, memendekkan masa kitaran dan meningkatkan output pengeluaran. Ia juga mengurangkan kos buruh dan meningkatkan keselamatan dengan mengurangkan sentuhan operator dengan bahagian berat atau bergerak.
Inovasi terkini dalam mesin lentur paip termasuk:
Teknologi lenturan adaptif: Mesin melaraskan parameter lenturan dengan cepat berdasarkan bahan paip dan ketebalan untuk mengelakkan kecacatan.
Lengan robot: Robot membantu dalam memuatkan, memunggah dan meletakkan paip, seterusnya mengurangkan kerja manual.
Penderia dan kamera lanjutan: Ini memantau penjajaran paip dan kualiti bengkok dalam masa nyata, membolehkan pembetulan segera.
Kesambungan IoT: Mesin bersambung ke rangkaian kilang untuk pengumpulan data, penyelenggaraan ramalan dan diagnostik jauh.
Antara muka mesra pengguna: Kawalan skrin sentuh dan perisian memudahkan pengaturcaraan dan mengurangkan masa latihan.
Kemajuan ini menyokong produktiviti yang lebih tinggi, kawalan kualiti yang lebih baik dan pembuatan yang lebih fleksibel.
Automasi mempercepatkan lenturan paip dengan membolehkan operasi berterusan dengan masa henti yang minimum. Mesin berjalan lebih pantas dan lebih tepat daripada kaedah manual, menghasilkan selekoh seragam yang memenuhi had terima yang ketat. Pemeriksaan kualiti automatik menangkap kecacatan lebih awal, mengurangkan sekerap dan kerja semula. Operator boleh mengawasi berbilang mesin secara serentak, memaksimumkan kecekapan.
Selain itu, automasi menyokong corak selekoh yang kompleks dan larian pengeluaran tersuai tanpa mengorbankan kelajuan. Fleksibiliti ini membantu pengeluar bertindak balas dengan cepat terhadap permintaan pasaran yang berubah-ubah dan mengekalkan kelebihan daya saing.
Melabur dalam mesin lentur paip menawarkan fleksibiliti, ketepatan dan penjimatan bahan. Ia meningkatkan kecekapan pembuatan dan kualiti produk melalui automasi dan teknologi canggih. Pakar perunding memastikan mesin yang betul sesuai dengan keperluan khusus, memaksimumkan nilai dan produktiviti. Zhangjiagang King Macc menyediakan mesin lentur paip yang boleh dipercayai yang direka untuk memberikan prestasi yang konsisten dan penyelesaian yang disesuaikan untuk pelbagai industri. Produk mereka membantu perniagaan mencapai hasil yang lebih baik dengan pengurangan kos dan kecekapan operasi yang lebih baik.
J: Mesin lentur paip ialah alat yang direka untuk membengkokkan paip ke sudut dan lengkung tertentu tanpa merosakkannya, digunakan merentasi pelbagai industri untuk membentuk yang tepat.
J: Ia menggunakan acuan, pengapit dan teknik lenturan seperti seri berputar atau lentur mandrel untuk membentuk paip dengan tepat dan mengekalkan integriti struktur.
J: Ia menawarkan ketepatan yang lebih tinggi, pengeluaran lebih cepat, pemuliharaan bahan dan kualiti yang konsisten berbanding kaedah manual.
J: Harga bergantung pada jenis mesin (elektrik atau hidraulik), kapasiti, tahap automasi dan pilihan penyesuaian.
J: Mesin elektrik memberikan ketepatan dan kecekapan untuk paip yang lebih kecil, manakala mesin hidraulik menawarkan daya yang lebih besar untuk paip tebal dan berdiameter besar.
J: Periksa acuan dan mandrel secara kerap, kalibrasi kawalan, dan simpan cecair hidraulik atau komponen elektrik untuk memastikan operasi lancar.
