| Kuantiti: | |
|---|---|
Bingkai besi/kes kayu
1 keping
Shanghai, China
L/c, t/t
Penerangan Produk
Model: 76 × 2a × 1s
Ciri -ciri mesin
GM-SB-76CNC Siri Kawalan Numerik Single-Head Pipe Lenturan Mesin adalah produk dari gabungan dengan teknologi kami dan teknologi Itali maju, disepadukan dengan mesin, hidraulik, dan elektrik. Siri ini mengadopsi panel operasi skrin sentuh VDU, yang boleh memasukkan, menyimpan, dan memaparkan pelbagai data lentur dan pesanan, y, b, c tiga koordinat gerakan di bawah kawalan ketepatan oleh komputer perindustrian dapat merealisasikan mandrel penuh auto atau mandrel dari lenturan cepat, mesin CNC juga dengan fungsi lanjutan, seperti komponen lincah.
Parameter Teknikal Utama
| Nama | Unit | Parameter |
| Tiub bulat keluli ringan | mm | ¢ 76*4 |
| Keluli tahan karat | mm | ¢ 76*3 |
| Aloi cahaya berlapis tiub bulat | mm | ¢ 76*6 |
| Tiub persegi keluli ringan | mm | 60*60*3 |
| Tiub segi empat tepat keluli ringan | mm | 65*55*3 |
| Bar pepejal bulat keluli ringan | mm | ¢35 |
| Bar pepejal persegi keluli ringan | mm | 30*30 |
| Min. jejari lentur | mm | 30 |
| Maks. Jejari lentur (standard) | mm | 350 |
| Ketua Overhang (di pusat lenturan) | mm | 600 |
| Ketinggian kepala (di pusat lenturan) | mm | 580 |
| Ketinggian pusat lentur (dari lantai) | mm | 1060 |
| Maks. petikan bar di dalam posisi pOB | mm | 50 |
| Pengapit strok laras | mm | 0-136 |
| Mendapat strok laras | mm | 300 |
| Strok laras larangan mandrel | mm | 0-136 |
| Maks. Sudut lentur | ° | 190 ° |
| Melalui jarak yang berkesan | mm | 4000 |
| Kelajuan lentur (maks.) | °/saat | 30 |
| Maks. Kelajuan putaran (paksi z) | °/saat | 160 |
| Maks. kelajuan makan (paksi X.) | mm/sec | 800 |
| Ketepatan sudut lentur | ° | ± 0.10 |
| Ketepatan sudut putaran - paksi z | ° | ± 0.10 |
| Peralihan ketepatan - paksi x | mm | ± 0.10 |
| Kekuatan motor servo putaran | Kw | 1.5 |
| Memberi makan kuasa motor servo | Kw | 1.5 |
| Kuasa motor sistem | Kw | 7.5 |
| Jumlah pam hidraulik | L | 23 |
| Maks. Tekanan | MPA | 16 |
| L*w*h (dimensi pembungkusan) | mm | 4800*1200*1350 |
| Berat mesin | T | Kira -kira 3.5 |
Konfigurasi sistem kawalan hidraulik dan elektronik
| Nama | Pengilang |
| Motor hidraulik | Jerman Siemens ( Beide ) atau Runmali |
| Pam hidraulik | Wuxi Tuoli |
| Injap hidraulik | Jepun Yuken ( diimport ) |
| Papan Jalan Minyak | Taiwan Shanghong ( diimport ) |
| Silinder | Shanghai Qifan |
| Skrin sentuh | Taiwan Weinview ( diimport) |
| Plc | Jepun Mitsubishi ( diimport ) |
| Servo Motor | Jepun Mitsubishi ( diimport ) |
| Pengawal sudut | Jepun Nemicon ( diimport ) |
| HUNTEROR | Jerman Schneider |
| Pengubah | Wuxi Xinyu |

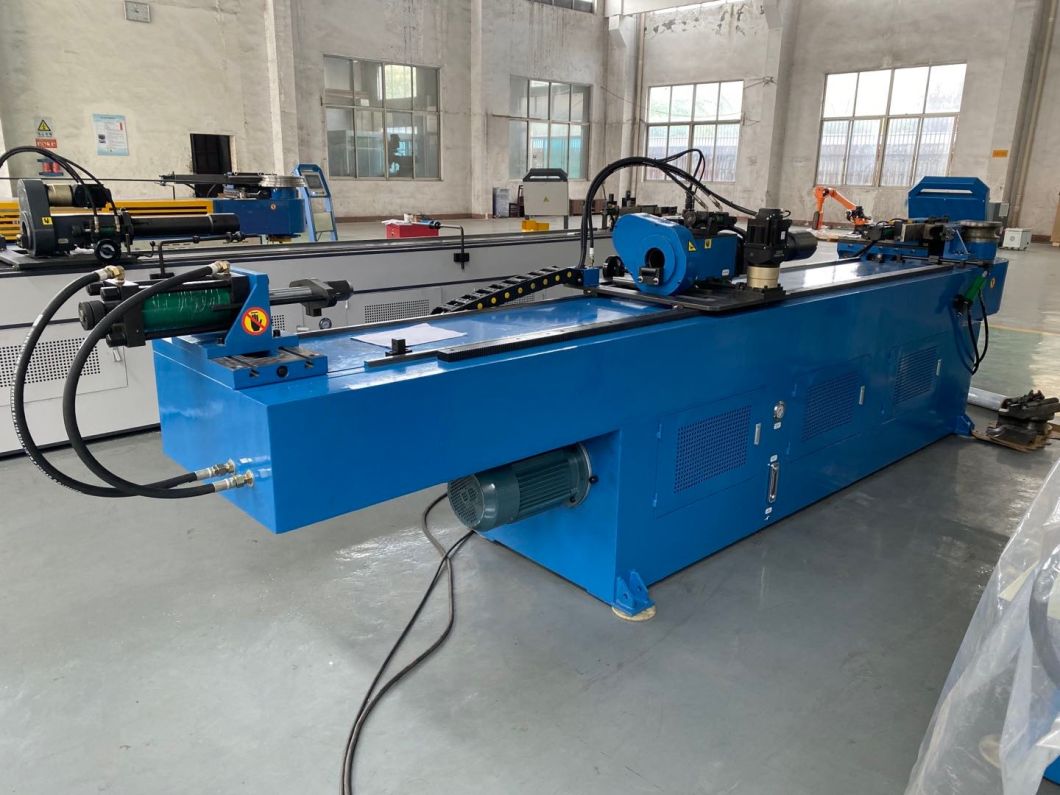

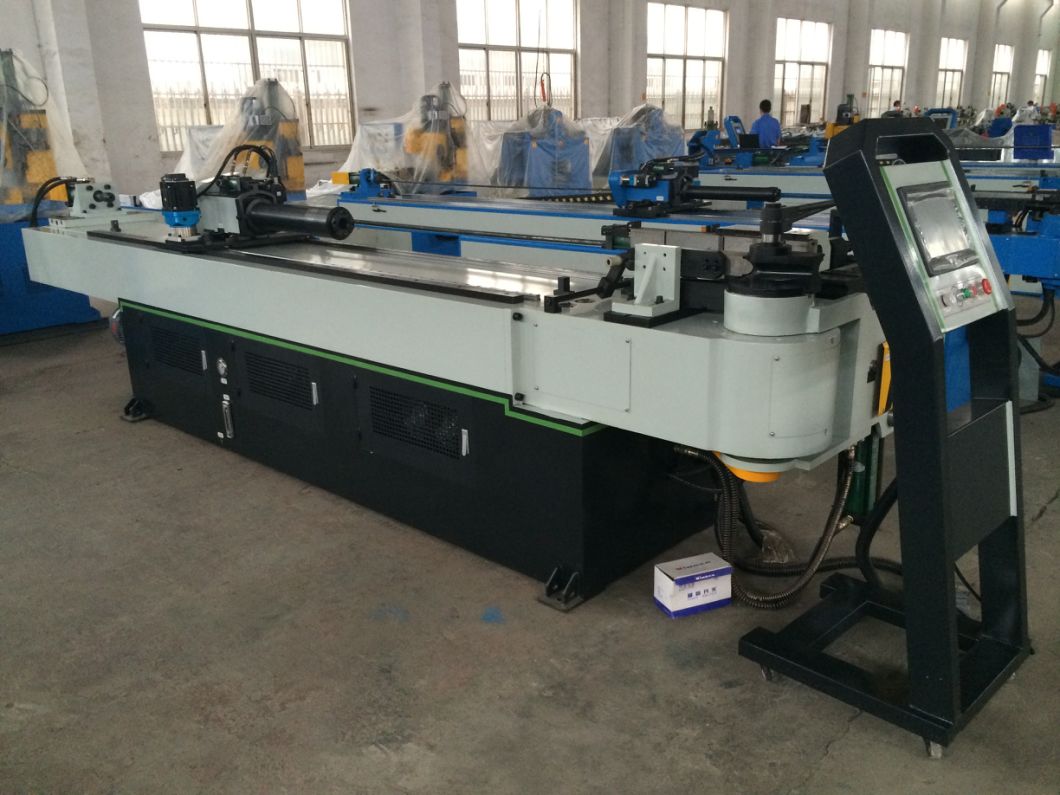

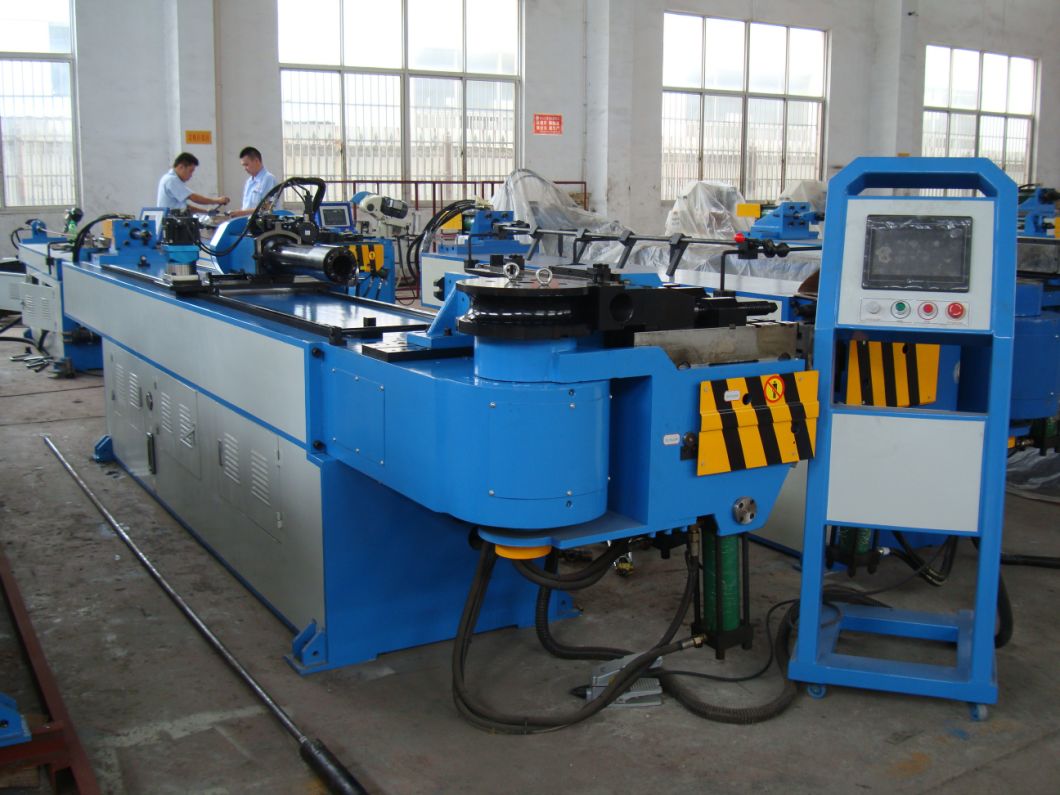

Model: foto mesin GM-SB-76CNC-2A-1S (hanya untuk rujukan anda)

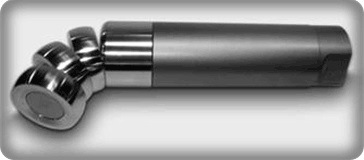

Lentur mati pengapit mati tekanan
mati wiper mati (pilihan)
