Cara melentur paip menggunakan mesin lentur paip

Untuk membengkokkan paip dengan tepat, anda selamatkan saluran logam anda di dalam acuan yang betul. Seterusnya, anda menetapkan jejari garis tengah pada lentur anda. Anda menggunakan tekanan yang mantap untuk membentuk kepingan itu. Akhir sekali, anda mengira dan memberi pampasan untuk springback material.

Membuat selekoh bersih memerlukan persiapan yang teliti. Anda mesti memadankan saiz cetakan terus dengan diameter saluran anda. Sentiasa pastikan bahan anda rata sepenuhnya di dalam bingkai mesin lentur supaya ia tidak berpusing.

Keselamatan adalah matlamat utama anda semasa bekerja. Pakai peralatan pelindung diri sebelum menyentuh alat kawalan. Sentiasa keluarkan semua bahaya ruang kerja di sekeliling mesin anda. Mempunyai ruang terbuka yang mencukupi menghalang kemalangan dan melindungi peralatan anda.

Pengambilan Utama

• Pilih saiz cetakan yang sesuai dengan diameter paip anda dengan sempurna untuk mengelakkan retakan permukaan.

• Tolak nombor pengambilan mesin dari ketinggian gol anda untuk menandakan titik selekoh yang tepat.

• Tetapkan mesin anda ke sudut yang lebih besar sedikit untuk mengimbangi logam yang muncul kembali.

• Letakkan mandrel boleh dibengkokkan di dalam paip nipis untuk menghalang dinding daripada runtuh semasa anda membengkokkannya.

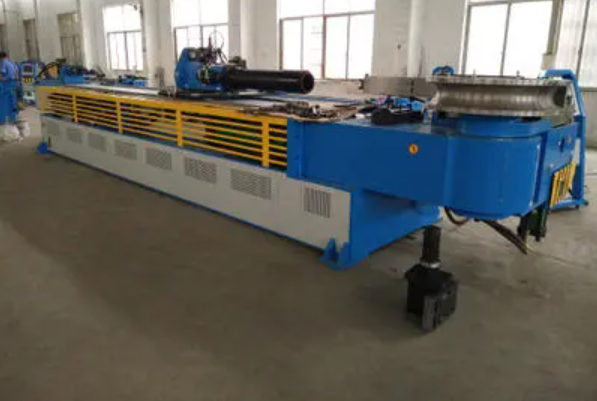

Pemilihan dan Persediaan Mesin

Memilih Dies untuk Bengkokkan Paip

Anda mesti memilih acuan yang betul untuk melengkung paip dengan lancar. Memadankan die anda dengan diameter luar saluran logam anda menghentikan keretakan dan kedutan. Pembuat gear seperti GMACC Machinery membina mesin moden menggunakan teknologi Eropah dari Itali MACC dan STAR BEND. Model lentur elektrik mereka membantu pekerja menyediakan acuan tepat untuk kerja lentur tiub tersuai. Bender tangan sesuai dengan tugas yang ringan, manakala bender CNC mengendalikan kerja dengan ketepatan yang besar. Lenturan dinding tebal memerlukan 200–400+ tan daya, tetapi dinding sederhana memerlukan 50–100 tan.

Anda mencari faktor dinding dengan membahagikan diameter luar saluran anda dengan ketebalan dindingnya. Faktor dinding yang lebih tinggi menunjukkan bahan anda mempunyai dinding yang lebih nipis. Dinding nipis meningkatkan peluang hancur semasa pembengkokan tiub. Memadankan alur die anda dengan saiz saluran anda memastikan logam anda selamat melalui setiap langkah.

Menyediakan Bahan dan Dail

Seterusnya, anda menyediakan saluran anda dengan mengelap logam sehingga bersih. Habuk dan kotoran menyebabkan cengkaman lemah di dalam bingkai lentur. Anda kemudiannya tetapkan saluran anda terus ke dalam acuan selekoh. Menggunakan lentur hidraulik atau lentur CNC automatik membolehkan anda melengkung saluran tanpa merosakkan bentuknya. Bengkok anda akan membentuk logam dengan lancar apabila dipasang dengan betul.

Anda mesti menetapkan dail mesin berdasarkan nilai material anda. Tetapan yang betul melindungi kekuatan dinding saluran anda semasa kerja lenturan tiub aktif. Mesin moden menggunakan pemacu servo dan pengekod untuk mengunci sudut tepat.

Persediaan dail yang betul mengekalkan had jejari dalam ±0.5%, bujur ≤3%, dan penipisan dinding ≤10–15%.

Anda menyemak setiap dail dua kali sebelum memulakan tugas anda. Persediaan berhati-hati menghentikan bahan tergelincir dan memastikan potongan anda tepat. Langkah mudah ini memastikan bentuk bersih setiap masa.

Pengukuran dan Pengiraan

Mengira Jejari dan Ketinggian Stub

Anda mencari ketinggian rintisan sebelum membengkokkan logam untuk mendapatkan hasil yang tepat. Pertama, tentukan jumlah ketinggian yang anda perlukan untuk kaki berdiri. Seterusnya, keluarkan nilai pengambilan lentur dari panjang hujung itu. Sebagai contoh, konduit asas EMT 1/2 inci menggunakan ofset stub 5 inci. Menolak 5 inci daripada jumlah ketinggian 10 inci meninggalkan tanda stub 5 inci. Pengukuran saluran yang betul melindungi ketepatan kerja anda pada semua kerja.

Pelbagai bahan konduit dan saiz paip memerlukan nombor offset rintisan yang sepadan. Anda mesti menyemak nilai tepat ini pada carta yang ditandakan pada bengkok anda.

Garis Penandaan dan Elaun Springback

Anda melukis garisan pada konduit anda untuk menyusun gear anda dengan betul. Mula-mula, tandakan ketinggian stub sasaran akhir anda pada paip. Kemudian, ukur ke belakang ke hujung saluran terbuka menggunakan nombor ambilan anda. Contohnya, dadu CLR 4.5 inci pada bengkok M600 2015+ memerlukan nilai pengambilan 5 1/4 inci. Letakkan satu lagi baris di sini untuk menandakan tempat permulaan blok pengapit anda. Memegang die bengkok pada garisan ini menghasilkan lengkung lentur tiub sebenar. Menjaga saluran anda lurus menjaga kekuatan logam keseluruhan.

Logam kembali ke arah bentuk permulaannya selepas tekanan lentur berhenti. Anda membetulkan tindak balas ini dengan menambah elaun springback yang kecil semasa lenturan tiub aktif. Keluli karbon rendah memerlukan pelarasan 0.5°–1° di bawah tetapan standard V=8T. Keluli tahan karat 304 mempunyai had hasil yang lebih kuat, jadi ia memerlukan pelarasan 2°–3°. Perancangan untuk lantunan logam menjadikan saluran lenturan cepat dan betul. Menetapkan dail pada bengkok automatik anda memastikan bentuk yang kemas untuk keseluruhan kerja lentur tiub. Bender anda melengkung setiap paip dengan selamat setelah disediakan. Periksa semula saluran saluran anda sebelum menghidupkan kuasa.

Panduan Membengkokkan Langkah demi Langkah

Memuatkan dan Meratakan Paip

Mula-mula, luncurkan mandrel fleksibel ke dalam tiub logam anda. Ia bertindak sebagai sokongan dalaman untuk lenturan tiub sehingga Ø159 mm. Letakkan bola lentur tepat pada titik tangen lentur. Ini menghalang dinding daripada merata apabila tekanan memerah logam anda. Mandrel mengekalkan konduit anda bulat manakala cetakan luar melengkung keping.

Seterusnya, letakkan konduit terus ke dalam bingkai lentur anda. Tandakan titik tangen lentur yang tepat pada permukaan logamnya. Ukur ke belakang dari tanda itu menggunakan nombor offset tetap bender anda. Lukis garisan yang jelas untuk menetapkan kedudukan blok pengapit anda. Gariskan tanda ini betul-betul di hadapan blok. Melakukan ini memastikan lengkung bermula tepat di mana anda mahu.

Pastikan logam anda rata sepenuhnya di dalam bingkai mesin. Apabila menggunakan bengkok manual, selaraskan konduit dengan tanda selak tiub. Kepitkannya perlahan-lahan sebelum anda menurunkan sebarang roll mati. Pada bengkok seri berputar, putaran chuck menetapkan arah bahan. Memastikan perkara lurus mengelakkan berpusing semasa lenturan tiub berlaku. Semak semula tetapan ini untuk menghentikan sisa logam yang mahal.

Melaksanakan Selekoh Tanpa Herotan

Periksa persediaan mesin lengkap anda sebelum memulakan selekoh. Panaskan lentur hidraulik anda dengan menjalankan beberapa kitaran kosong. Biarkan pam melahu selama 3–5 minit untuk memanaskan minyak dan membersihkan udara. Tetapkan larian ujian pertama anda kepada kelajuan perlahan di bawah 10%. Kelajuan yang lebih perlahan memberi anda kawalan penuh ke atas peralatan.

Sekarang gunakan tekanan licin untuk membengkokkan paip tanpa membuat kekusutan hodoh. Tolak pedal kaki atau tuil hidraulik menggunakan gerakan yang stabil dan berhati-hati. Pastikan tangan anda pada kawalan dua tangan supaya tiada apa-apa yang tersepit. Daya licin menggerakkan lengan melintasi dalam satu gerakan mantap. Ini menghasilkan bentuk yang kemas tanpa meletakkan tekanan buruk pada logam.

Perhatikan saluran anda dengan teliti semasa bengkok membentuk lengkung. Sokongan yang baik menghalang logam daripada terkulai atau melengkung di dalam. Mandrel dan alur mati anda bekerjasama untuk melindungi ketebalan dinding luar. Sebaik sahaja anda menekan sudut yang betul, lepaskan tuas kawalan.

Matikan semua kuasa sebelum mengeluarkan bahagian melengkung. Patuhi peraturan kunci keluar keselamatan yang ketat apabila anda menukar alat. Matikan kuasa, kunci hidraulik, dan turunkan tekanan darah kepada tenaga sifar. Langkah selamat ini memastikan gear lentur tiub anda berfungsi dengan baik untuk kerja nanti. Kerja yang teliti membolehkan anda membengkokkan saluran dengan bersih setiap masa. Tabiat selamat memastikan sisa logam rendah pada setiap kerja lenturan tiub yang aktif. Kawalan yang baik menghentikan haus buruk pada bengkok anda semasa kerja harian. Penjagaan mudah ini memberikan anda hasil yang hebat pada setiap projek.

Teknik Membengkokkan Offset dan Stub Paip

Membentuk Stub-Up 90 Darjah

Membuat selekoh 90 darjah yang tajam bermakna mengelakkan kesilapan asas semasa memulakan. Periksa semula garisan anda sebelum mengenakan daya pada logam anda.

• Garis penglihatan atau tanda konduit yang salah : Panduan garisan melangkau mengalihkan tempat permulaan anda di sepanjang laluan.

• Kekurangan sokongan tekanan : Membongkok di udara terbuka tanpa bersandar menyebabkan logam tergelincir ke dalam.

• Tekanan salah letak : Mengenakan daya jauh dari kepala lentur meremukkan dinding rata.

• Menggunakan alat yang salah : Memilih lentur yang tidak betul merosakkan jenis saluran khusus anda sepenuhnya.

• Pengiraan pengambilan yang salah : Melupakan panjang pengambilan anda mengubah jumlah ketinggian stub.

• Penjajaran anak panah : Memadankan anak panah lentur dengan tanda yang salah merosakkan kedudukan lengkung keseluruhan.

• Membongkok pada permukaan yang tidak sesuai : Bekerja di atas tanah yang tidak rata menghasilkan lengkung berpintal dari laluan lurus.

• Mengabaikan spring-back : Melangkau elaun lengkung tambahan menjadikan sudut akhir anda pendek sedikit.

Mencipta Offset Tepat

Untuk membersihkan halangan, bentuk logam menggunakan sudut terancang dan jurang jarak yang tepat. Kira jarak markah menggunakan peraturan geometri mudah. Pengganda menggunakan nilai kosekan bagi sudut pilihan anda: M = 1 / sin(θ) . Jangan gunakan 1 / tan(θ) kerana ia mengukur jarak rata dan bukannya panjang logam sebenar. Darab ketinggian kelegaan yang anda perlukan dengan M untuk mencari jarak garisan. Langkah 4 inci pada 30° menggunakan pengganda 2.0, memerlukan 8 inci antara markah. Langkah 6 inci pada 30° memerlukan tanda dijarakkan 12 inci. Ukur laluan reka letak menggunakan carta rujukan standard untuk mempercepatkan persediaan matematik.

Saiz sudut yang berbeza-beza menghasilkan jumlah pengecutan yang boleh diramal semasa tugas lenturan tiub aktif.

Membuat lengkung sebelah menyebelah memerlukan matematik asas untuk memegang jurang jarak yang sama. Fikirkan anjakan mengimbangi untuk memastikan saluran anda berjalan lurus sepenuhnya merentasi ruang yang sepadan.

Apabila membentuk logam di atas halangan, gunakan peraturan standard untuk membentuk pelana 3 mata:

1. Ukur ketinggian halangan H, darab dengan 2.5, dan tandakan kedua-dua belah dari pusat.

2. Letakkan tanda tengah anda pada garisan takuk dan lengkungkannya 45°.

3. Bergerak ke satu garisan sisi, selaraskan anak panah, putar logam 90° dan lengkung 22.5°.

4. Balikkan logam, padankan baris kedua anda, dan lengkung 22.5° lagi.

Tabiat lentur tiub yang baik menghentikan garisan bengkok di sepanjang kawasan kerja anda. Menggunakan persediaan matematik yang tepat menjadikan tiub mudah dibengkokkan sambil melindungi bingkai saluran anda. Kuasai langkah asas ini untuk mempercepatkan kerja semasa membengkokkan saluran.

Menyelesaikan Masalah Kecacatan Biasa

Mencegah Kedutan dan Kedutan

Mencegah kedutan jejari dalam bermula dengan memilih tetapan alatan yang betul untuk mesin anda. Luncurkan mandrel palam di dalam paip logam anda jika ketebalan dinding berukuran 10% atau kurang daripada diameter luar. Mandrel menyokong logam apabila jejari lentur anda berada di bawah tiga kali diameter luar. Die pengelap melengkung membantu melicinkan permukaan dalam pada selekoh ketat berukuran 1.5–2 kali diameter luar. Bahagian sokongan tambahan ini membolehkan anda membengkokkan paip dengan bersih tanpa membuat sebarang lipatan permukaan. Menggunakan acuan yang tidak betul merosakkan saluran nipis semasa anda bekerja pada bengkok.

Anda perlu melaraskan lokasi bahagian untuk mengekalkan sokongan kuat di dalam bahan anda. Sentiasa tolak mandrel cukup jauh ke hadapan sebelum anda mula membongkok. Membiarkan rod ini ditarik terlalu jauh ke belakang membolehkan logam yang tidak disokong runtuh ke dalam. Kurangkan jurang antara rod dan dinding untuk menghentikan logam daripada mengerut. Seterusnya, perlahan-lahan naikkan daya tekanan mati sehingga semua kedutan anda hilang sepenuhnya. Menggunakan bahan pengapit tekanan yang betul dengan ketat terhadap acuan bengkok semasa operasi. Helah lenturan tiub moden bergantung pada penjajaran die pengelap untuk menghentikan bahan daripada diangkat pada larian konduit.

Membetulkan Leper dan Salah Jajaran

Terlalu banyak kerataan berlaku apabila dinding logam runtuh akibat daya tarikan yang kuat. Menyediakan mandrel anda dengan betul mengurangkan penipisan dinding daripada 25% kepada di bawah 15%. Persediaan gelung tertutup pada bengkok elektrik menawarkan ketepatan tinggi, mencapai kebolehulangan sudut ±0.05° hingga ±0.15°. Alat laser khas menjejaki springback sejurus selepas setiap pusingan selesai. Pembetulan automatik dinamik melaraskan sudut masa hadapan semasa projek lentur penuh anda. Semak bentuk siap anda dengan protraktor digital atau alat Go/No-Go untuk menangkap ralat pada saluran anda.

Ralat penjajaran fizikal datang daripada alatan anda, logam anda atau kesilapan persediaan asas. Kajian kes kilang menggunakan analisis Gemba membuktikan bahawa latihan pekerja dan kadar lulus ujian peningkatan bahan berkualiti sebanyak 35%. Bersihkan bahagian yang kotor untuk mengelakkan saluran logam daripada tergelincir di dalam pengapit anda. Uji kekuatan pengapit dengan kerap supaya penjajaran anda kekal tajam. Sentiasa kunci saluran anda terus di dalam bingkai lentur sebelum menghidupkan kuasa. Memeriksa logam mentah menghentikan penghancuran yang tidak dijangka sebelum ia bermula. Pemeriksaan berhati-hati memastikan setiap saluran tepat semasa kerja lenturan tiub besar. Menjajarkan saluran anda dengan betul memastikan hasil yang boleh dipercayai merentas semua projek anda.

Anda memeriksa paip siap anda dengan teliti untuk mengesahkan kualiti. Gunakan protraktor digital untuk memeriksa sudut lentur dalam toleransi ±0.5°. Letakkan angkup digital di sepanjang puncak lengkung untuk menguji bujur. Tolok ketebalan ultrasonik memeriksa penipisan dinding, mengekalkan kerugian di bawah had penolakan 10%. Akhir sekali, lengkapkan pemeriksaan visual untuk mengesahkan sifar retak permukaan atau kedutan intrados di sepanjang saluran anda.

Anda merekodkan setiap sudut lentur, panjang ambilan dan nilai springback dalam log anda. Rekod proses penjejakan membantu anda menentukur lentur anda untuk larian masa hadapan. Anda log identiti saluran dan sejarah penentukuran untuk memenuhi piawaian seperti ASME B31.3. Log terperinci membolehkan anda mengulang bentuk yang tepat pada setiap saluran baharu menggunakan bengkok anda.

Soalan Lazim

Bagaimanakah anda menghalang kerataan dalaman apabila membengkokkan paip dinding nipis?

Anda memasukkan mandrel fleksibel di dalam tiub anda sebelum membongkok. Letakkan bola lentur tepat pada titik tangen lentur. Mandrel menyokong dinding dalam semasa penggunaan daya. Sokongan dalaman ini memastikan paip anda bulat dan mengekalkan bujur dalam 3%.

Berapakah elaun springback yang perlu anda tambah untuk keluli tahan karat?

Keluli tahan karat 304 mempunyai had hasil yang tinggi. Anda mesti melaraskan sudut lentur anda sebanyak 2° hingga 3° untuk mengimbangi lantunan bahan. Sentiasa sahkan sudut lentur anda dengan protraktor digital untuk mengekalkan ketepatan dalam toleransi ±0.5°.

Apakah saiz mati yang perlu anda pilih untuk lentur paip automatik elektrik?

Pilih dadu yang sepadan dengan diameter luar tiub anda dengan tepat. Peralatan lanjutan daripada pembuat seperti GMACC Machinery menggunakan alur bibir tawanan yang lebih dalam. Memadankan alur mati anda melindungi permukaan paip luar dan mengekalkan penipisan dinding di bawah 10% hingga 15%.

Bagaimanakah anda mengira tanda permulaan untuk stub-up 90 darjah?

Kurangkan nilai pengambilan bengkok anda daripada jumlah ketinggian stub sasaran. Untuk paip EMT 1/2-inci dengan ketinggian 10-inci yang diingini, tolak pengimbang stub 5-inci standard. Letakkan tanda permulaan anda tepat 5 inci ke belakang dari hujung saluran.
