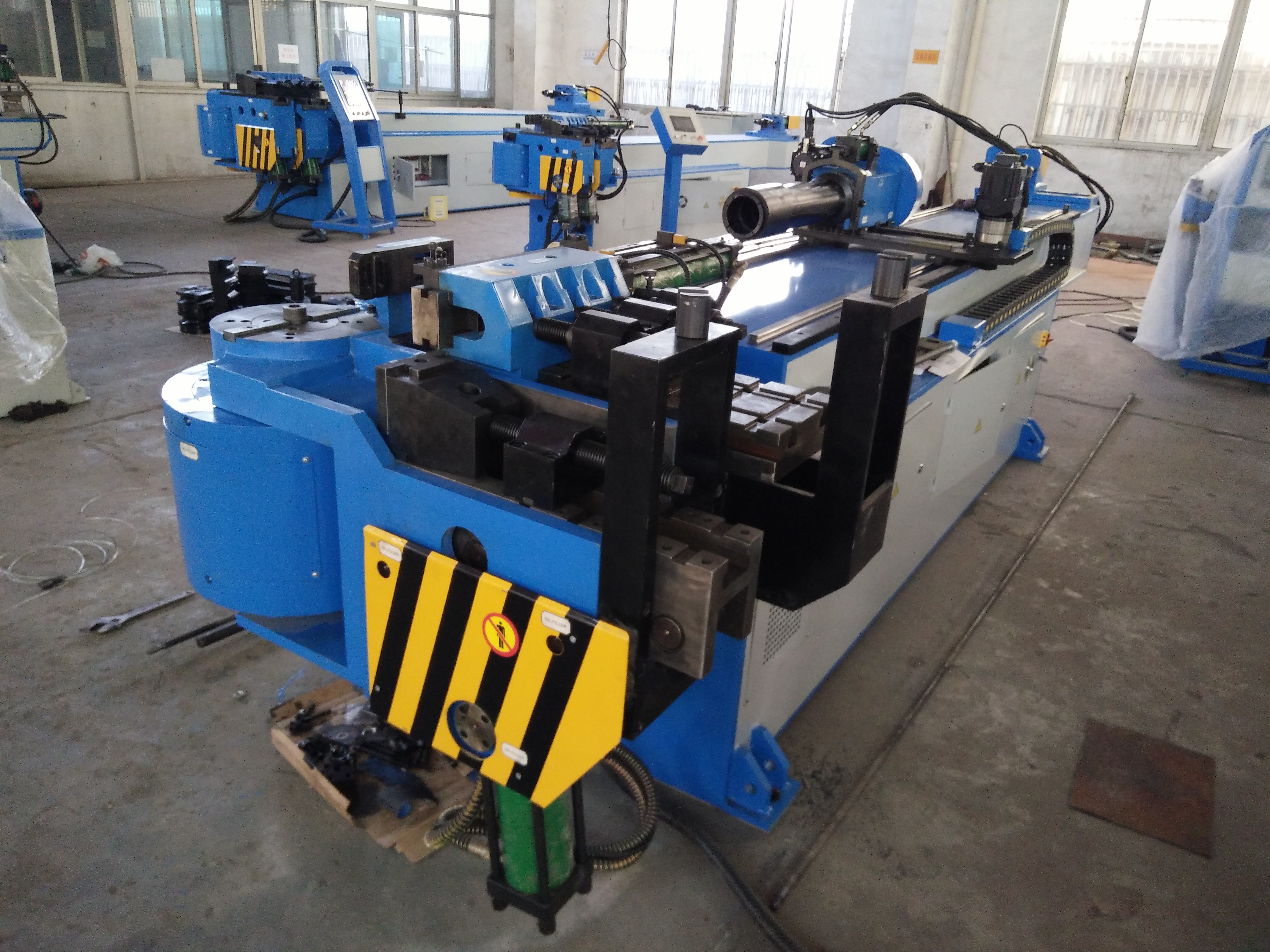

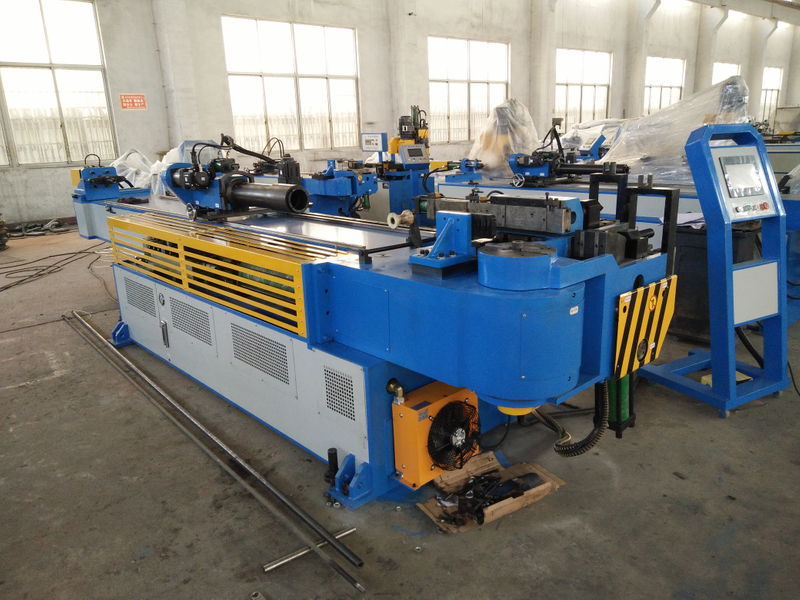

Mesin Pembengkok Paip Automatik Berbentuk U GM-100CNC-2A-1S

Status ketersediaan:
Kuantiti:
  • GM-100CNC-2A-1S
  • GMACC
  • 8462219000

Penerangan Produk

Mesin Pembengkok Paip Automatik Berbentuk U GM-100CNC-2A-1S


Parameter Teknikal Utama

Nama

Unit

Parameter

Tiub bulat keluli ringan

mm

100*8

Keluli tahan karat

mm

100*5

Tiub bulat anil anil ringan

mm

100*10

Tiub persegi keluli ringan

mm

70 *70 *6

Tiub segi empat tepat keluli ringan

mm

75 *65*6

Batang pepejal bulat ringan

mm

40

Batang pepejal persegi keluli ringan

mm

35*35

Min. jejari lenturan

mm

40

Maks. Jejari lenturan (Standard)

mm

400

Overhang kepala (di pusat lenturan)

mm

460

Ketinggian kepala (di pusat lenturan)

mm

610

Tinggi pusat lenturan (dari lantai)

mm

1140

Maks. laluan palang di dalam P.O.B. kedudukan kedudukan

mm

70

Mengepang pukulan laras

mm

0-140

Pukulan laras bahu

mm

350

Strok laras pencabutan mandrel

mm

0-150

Maks. Sudut Lenturan

°

190 °

ThrCukup Jarak Berkesan

mm

4000

Kelajuan Membengkokkan (Maks.)

° / saat

25

Maks. kelajuan putaran (paksi Z)

° / saat

160

Maks.memberi makankelajuan ingatan (paksi X.)

mm / saat

500

Ketepatan sudut lenturan

°

± 0.10

Ketepatan sudut putaran - paksi Z

°

± 0.10

Ketepatan Pergeseran - paksi X

mm

± 0.10

Kuasa Motor Putaran

KW

1.5

Memberi Kuasa Motor Servo

KW

1.5

Motor SistemKuasa

KW

11

HidraulikPam Isipadu

L

30

Maks. Tekanan

Mak

16

L * W * H (Dimensi Pembungkusan)

mm

5300 *1350 * 1200

Berat Mesin

T

TENTANG 4.8

ØKonfigurasi Sistem Kawalan Hidraulik dan Elektronik

Nama

Pengilang

Motor Hidraulik

Jerman Siemens (Beide) atau Runmali

Pam Hidraulik

Wuxi Tuoli

Injap Hidraulik

Yuken Jepun (Diimport)

Papan cara minyak

Taiwan ShanghongDiimport

Silinder

ShanghaiQifan

Skrin sentuh

TaiwanWeinviewDiimport)

PLC

Jepun Mitsubishi (Diimport)

Pengawal sudut

Jepun Nemicon (Diimport)

Tukar kuasa

Taiwan Mingwei

Motor servo berputar / memberi makan

Jepun Mitsubishi (Diimport)

Kontaktor

Schneider

Bender Paip AutomatikBender Paip Automatik
