GM-140CNC
GMACC
8462219000
Ciri Mesin
Siri ini disesuaikan dengan keperluan pasaran dunia profesional. Semua bahagian, struktur dan ciri serupa dengan standard kejuruteraan mekanikal Eropah. Pengalaman profesional kami dari syarikat terkenal, lukisan, rancangan elektrik, elektronik, hidraulik dan mekanikal memungkinkan untuk menaik taraf sistem mesin untuk memperoleh prestasi yang tepat dan menarik.

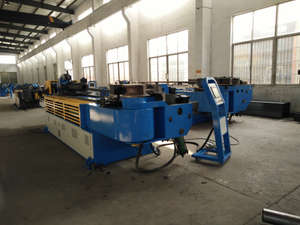

GM-SB-CNC siri CNC Single Head Bender adalah gabungan teknologi kami dengan teknologi Itali yang maju, yang digabungkan dengan mesin, hidraulik dan elektrik. Siri ini menggunakan panel operasi skrin sentuh VDU, yang dapat memasukkan, menyimpan dan memaparkan pelbagai data dan urutan lenturan. Y, B, C tiga koordinat gerakan di bawah kawalan tepat komputer perindustrian dapat mencapai pembukaan dan penutupan mandrel automatik sepenuhnya atau kopling mandrel untuk lenturan pantas, mesin CNC juga mempunyai ciri-ciri canggih seperti pampasan pemulihan lentur bahagian, penggera diagnostik diri kesalahan, penyimpanan memori selepas kegagalan kuasa, pelinciran automatik, perlindungan keselamatan. Teknologi canggih, kebolehpercayaan automasi tinggi, reka bentuk bersepadu menjadikan mesin lenturan paip CNC menjadi mesin pemprosesan paip bertaraf dunia.
Nama | Unit | Parameter |
Tiub bulat keluli ringan | mm | ￠140*12 |
Keluli tahan karat | mm | ￠140*6 |
Tiub bulat anil anil ringan | mm | ￠140*14 |
Tiub persegi keluli ringan | mm | 110 *110 *3 |
Tiub segi empat tepat keluli ringan | mm | 115 *105*3 |
Batang pepejal bulat ringan | mm | ￠75 |
Batang pepejal persegi keluli ringan | mm | 65*65 |
Min. jejari lenturan | mm | 50 |
Maks. Jejari lenturan (Standard) | mm | 600 |
Overhang kepala (di pusat lenturan) | mm | 730 |
Ketinggian kepala (di pusat lenturan) | mm | 780 |
Tinggi pusat lenturan (dari lantai) | mm | 1245 |
Maks. laluan palang di dalam P.O.B. kedudukan kedudukan | mm | 90 |
Mengepang pukulan laras | mm | 0-165 |
Pukulan laras bahu | mm | 500 |
Strok laras pencabutan mandrel | mm | 0-260 |
Maks. Sudut Lenturan | ° | 190 ° |
ThrCukup Jarak Berkesan | mm | 5200 |
Kelajuan Membengkokkan (Maks.) | ° / saat | 12 |
Maks. kelajuan putaran (paksi Z) | ° / saat | 120 |
Maks.memberi makankelajuan ingatan (paksi X.) | mm / saat | 400 |
Ketepatan sudut lenturan | ° | ± 0.10 |
Ketepatan sudut putaran - paksi Z | ° | ± 0.10 |
Ketepatan Pergeseran - paksi X | mm | ± 0.10 |
Kuasa Motor Putaran | KW | 3 |
Memberi Kuasa Motor Servo | KW | 3 |
Motor SistemKuasa | KW | 18.5 |
HidraulikPam Isipadu | L | 45 |
Maks. Tekanan | Mak | 16 |
L * W * H (Dimensi Pembungkusan) | mm | 6500 *2000 * 1350 |
Berat Mesin | T | TENTANG 9 |
Nama | Pengilang |
Motor Hidraulik | Jerman Siemens（Beide）atau Runmali |
Pam Hidraulik | YuciYuken/ Wuxi Tuoli |
Injap Hidraulik | Jepun Yuken（Diimport） |
Papan cara minyak | Taiwan Shanghong（Diimport） |
Silinder | ShanghaiQifan |
Skrin sentuh | TaiwanWeinview（Diimport) |
PLC | Jepun Mitsubishi（Diimport） |
Pengawal sudut | Jepun Nemicon（Diimport） |
Tukar kuasa | Taiwan Mingwei |
Motor servo berputar / memberi makan | Jepun Mitsubishi（Diimport） |
Pengubah | Wuxi Xinyu |
Kontaktor | Schneider |
Parameter Teknikal Utama
Nama | Unit | Parameter |
Tiub bulat keluli ringan | mm | ￠ 140 * 12 |
Keluli tahan karat | mm | ￠ 140 * 6 |
Tiub bulat anil anil ringan | mm | ￠ 140 * 14 |
Tiub persegi keluli ringan | mm | 110 * 110 * 3 |
Tiub segi empat tepat keluli ringan | mm | 115 * 105 * 3 |
Batang pepejal bulat ringan | mm | ￠ 75 |
Batang pepejal persegi keluli ringan | mm | 65 * 65 |
Min. jejari lenturan | mm | 50 |
Maks. Jejari lenturan (Standard) | mm | 600 |
Overhang kepala (di pusat lenturan) | mm | 730 |
Ketinggian kepala (di pusat lenturan) | mm | 780 |
Tinggi pusat lenturan (dari lantai) | mm | 1245 |
Maks. laluan palang di dalam P.O.B. kedudukan kedudukan | mm | 90 |
Mengepang pukulan laras | mm | 0-165 |
Pukulan laras bahu | mm | 500 |
Strok laras pencabutan mandrel | mm | 0-260 |
Maks. Sudut Lenturan | ° | 190 ° |
Melalui Jarak Berkesan | mm | 5200 |
Kelajuan Membengkokkan (Maks.) | ° / saat | 12 |
Maks. kelajuan putaran (paksi Z) | ° / saat | 120 |
Maks. kelajuan makan (paksi X.) | mm / saat | 400 |
Ketepatan sudut lenturan | ° | ± 0.10 |
Ketepatan sudut putaran - paksi Z | ° | ± 0.10 |
Ketepatan Pergeseran - paksi X | mm | ± 0.10 |
Kuasa Motor Putaran | KW | 3 |
Memberi Kuasa Motor Servo | KW | 3 |
Kuasa Motor Sistem | KW | 18.5 |
Isipadu Pam Hidraulik | L | 45 |
Maks. Tekanan | Mak | 16 |
L * W * H (Dimensi Pembungkusan) | mm | 6500 * 2000 * 1350 |
Berat Mesin | T | TENTANG 9 |
Konfigurasi Sistem Kawalan Hidraulik dan Elektronik
Nama | Pengilang |
Motor Hidraulik | Jerman Siemens （Beide） atau Runmali |
Pam Hidraulik | Yuci Yuken / Wuxi Tuoli |
Injap Hidraulik | Yuken Jepun （Diimport） |
Papan cara minyak | Taiwan Shanghong （Diimport） |
Silinder | Shanghai Qifan |
Skrin sentuh | Taiwan Weinview （Diimport) |
PLC | Jepun Mitsubishi （Diimport） |
Pengawal sudut | Jepun Nemicon （Diimport） |
Tukar kuasa | Taiwan Mingwei |
Motor servo berputar / memberi makan | Jepun Mitsubishi （Diimport） |
Pengubah | Wuxi Xinyu |
Kontaktor | Schneider |
Sampel Lenturan
Sampel Perkakas
