Ciri Mesin

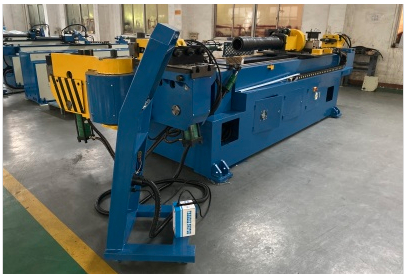

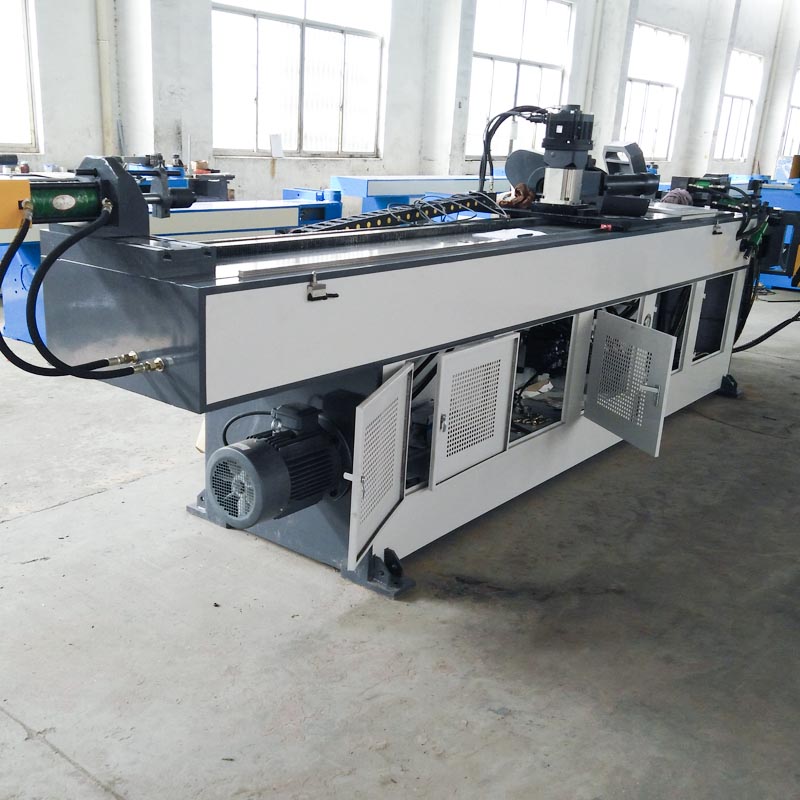

GM-SB-63CNC seri CNC satu kepala paip bender adalah gabungan teknologi syarikat kami dan teknologi canggih Itali, menggabungkan produk mesin, hidraulik dan elektrik. Siri ini menggunakan panel operasi skrin sentuh VDU, yang dapat memasukkan, menyimpan dan memaparkan pelbagai data dan urutan lenturan. Di bawah kawalan tepat industri industri, koordinat tiga gerakan Y, B dan C dapat mewujudkan mandrel automatik ke atas dan ke bawah. Untuk lenturan pantas, alat mesin CNC juga mempunyai fungsi lanjutan seperti kompensasi springback lentur komponen, penggera diagnosis diri ralat, penyimpanan memori setelah kegagalan kuasa, pelinciran automatik dan perlindungan keselamatan. Mesin ini menggunakan motor servo untuk membengkokkan, memberi makan, memutar dan menggerakkan acuan. Ia dapat membengkokkan dua jenis paip dengan jari-jari yang berbeza dengan tepat dan cepat, dan memiliki fungsi tekan-lentur, yang dapat membengkokkan paip dengan radius besar. Ia adalah mesin lentur profesional dan berkelajuan tinggi sepenuhnya.
Nama | Unit | Parameter |
Maks. Kapasiti Lenturan | mm | 63 * 3 |
Jejari lenturan maksimum | mm | 25-300 |
Jejari lenturan maksimum lenturan tolak | mm | 6D ~ ∞ |
Toleransi R antara dua acuan | mm | 60 |
Panjang berkesan melebihi mandrel | mm | 3600 |
Maks. Sudut Lenturan | ° | 190 |
Kelajuan Membengkokkan | ° / saat | 110 |
Kelajuan Pusing | ° / saat | 160 |
Kelajuan Makan | mm / saat | 800 |
Ketepatan lenturan | ° | ± 0.10 |
Ketepatan Putaran | ° | ± 0.10 |
Ketepatan Makan | mm | ± 0.10 |
Menghidupkan Kuasa Servomotor | kW | 1 |
Kuasa servomotor Benging | kW | 7 |
Memberi Kuasa Servomotor | kW | 3 |
Menggerakkan kuasa servomotor acuan | kW | 1 |
Kuasa pam minyak | kW | 5.5 |
Maks. Tekanan | Mak | 16 |
L * W * H (Dimensi Pembungkusan) | mm | 5000 * 1200 * 1350 |
Berat | T | Lebih kurang 3.5 |
Konfigurasi Sistem Kawalan Hidraulik dan Elektronik
Nama | Pengilang |
Motor Hidraulik | Jerman Siemens （Beide） atau Runmali |
Pam Hidraulik | Wuxi Tuoli |
Injap Hidraulik | Yuken Jepun （Diimport） |
Papan cara minyak | Taiwan Shanghong （Diimport） |
Silinder | Shanghai Qifan |
Skrin sentuh | Taiwan Weinview （Diimport) |
PLC | Jepun Mitsubishi （Diimport） |
Motor Servo | Jepun Mitsubishi （Diimport） |
Pengawal sudut | Jepun Nemicon （Diimport） |
Tukar kuasa | Taiwan Mingwei |
Pengurang lenturan | HENGTE / |
Pengurang berpusing | |
Pengurang makan | |
Kontaktor | SCHNEIDER |
Bahagian Elektrik Lain | SCHNEIDER Jerman, Omron, Taiwan SHILIN （Diimport） |
