Ciri Mesin

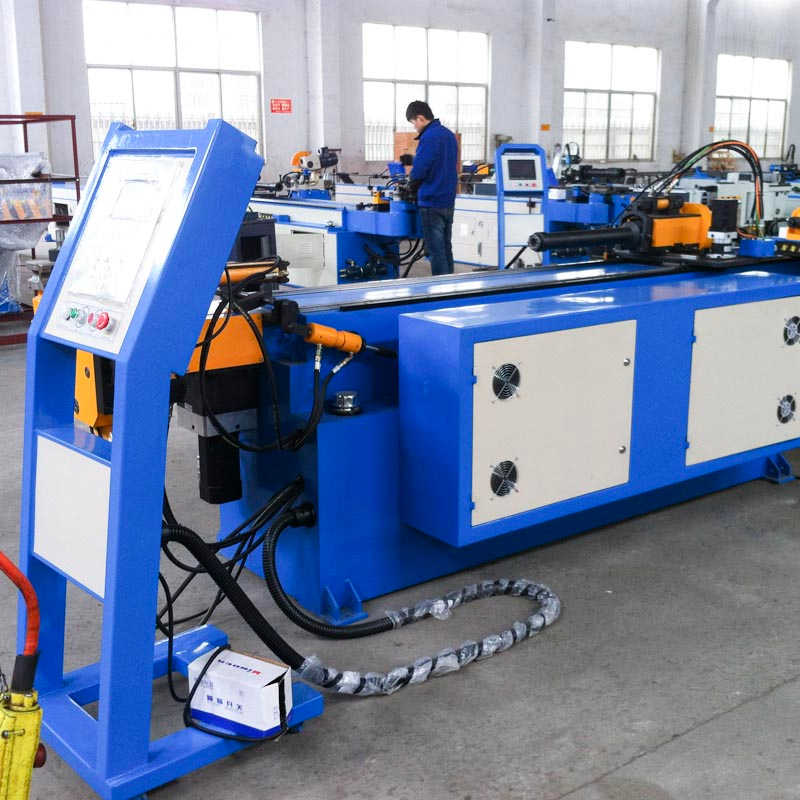

Mesin lenturan paip satu kepala kawalan berangka GM-SB-38CNC adalah produk dari gabungan dengan teknologi kami dan teknologi lanjutan Itali, yang disatukan dengan mesin, hidraulik, dan elektrik. Siri ini menggunakan panel operasi skrin sentuh VDU, yang dapat memasukkan, menyimpan, dan memaparkan pelbagai data dan pesanan lenturan, Y, B, C tiga koordinat gerakan di bawah kawalan ketepatan oleh komputer industri dapat mewujudkan mandrel automatik penuh atau mandrel dari lenturan cepat dengan memberi makan 、 berputar dan membongkok semua didorong oleh motor servo. Mesin CNC juga mempunyai fungsi canggih, seperti komponen pampasan lentur pegas, kesalahan penggera diagnosis diri, penyimpanan memori setelah dimatikan, pelinciran automatik dan perlindungan keselamatan.
Parameter Teknikal Utama
Nama | Unit | Parameter |
Tiub bulat keluli ringan | mm | ￠ 38 * 2 |
Keluli tahan karat | mm | ￠ 32 * 2 |
Tiub bulat anil anil ringan | mm | ￠ 40 * 3 |
Tiub persegi keluli ringan | mm | 30 * 30 * 2 |
Tiub segi empat tepat keluli ringan | mm | 35 * 20 * 2 |
Batang pepejal bulat ringan | mm | ￠ 16 |
Batang pepejal persegi keluli ringan | mm | 15 * 15 |
Min. jejari lenturan | mm | 20 |
Maks. Jejari lenturan (Standard) | mm | 200 |
Overhang kepala (di pusat lenturan) | mm | 500 |
Ketinggian kepala (di pusat lenturan) | mm | 360 |
Tinggi pusat lenturan (dari lantai) | mm | 945 |
Maks. laluan palang di dalam P.O.B. kedudukan kedudukan | mm | 50 |
Mengepang pukulan laras | mm | 0-90 |
Pukulan laras bahu | mm | 256 |
Strok laras pencabutan mandrel | mm | 0-76 |
Maks. Sudut Lenturan | ° | 190 ° |
Melalui Jarak Berkesan | mm | 3200 |
Kelajuan Membengkokkan (Maks.) | ° / saat | 180 |
Maks. kelajuan putaran (paksi Z) | ° / saat | 200 |
Maks. kelajuan makan (paksi X.) | mm / saat | 1000 |
Ketepatan sudut lenturan | ° | ± 0.10 |
Ketepatan sudut putaran - paksi Z | ° | ± 0.10 |
Ketepatan Pergeseran - paksi X | mm | ± 0.10 |
Membengkokkan Kuasa Motor Servo | KW | 3.5 |
Kuasa Motor Putaran | KW | 0.4 |
Memberi Kuasa Motor Servo | KW | 0.75 |
Kuasa Motor Sistem | KW | 4 |
Isipadu Pam Hidraulik | L | 17 |
Maks. Tekanan | Mak | 16 |
L * W * H (Dimensi Pembungkusan) | mm | 4200 * 700 * 1300 |
Berat Mesin | T | TENTANG 2.0 |
Konfigurasi Sistem Kawalan Hidraulik dan Elektronik
Nama | Pengilang |
Motor Hidraulik | Jerman Siemens （Beide） atau Runmali |
Pam Hidraulik | Wuxi Tuoli |
Injap Hidraulik | Yuken Jepun （Diimport） |
Papan cara minyak | Taiwan Shanghong （Diimport） |
Silinder | Shanghai Qifan |
Skrin sentuh | Taiwan Weinview （Diimport) |
PLC | Jepun Mitsubishi （Diimport） |
Motor Servo | Jepun Mitsubishi （Diimport） |
Pengawal sudut | Jepun Nemicon （Diimport） |
Tukar kuasa | Taiwan MINGWEI |
Kontaktor | Schneider |
Pengubah | Wuxi Xinyu |
