Ciri Mesin

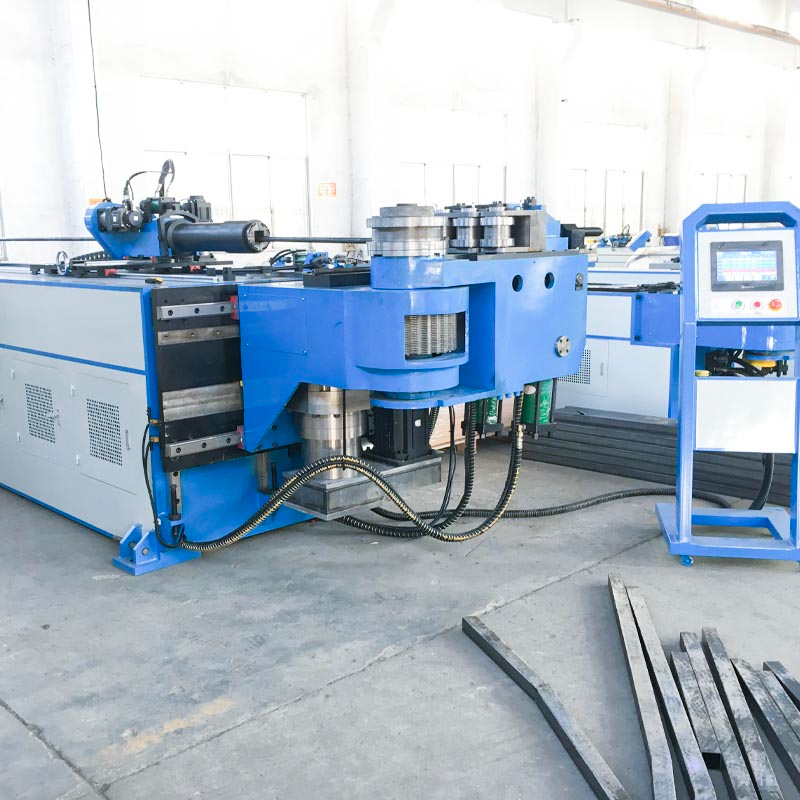

Mesin lenturan paip satu kepala kawalan berangka GM-SB-76CNC adalah produk dari gabungan dengan teknologi kami dan teknologi lanjutan Itali, yang disatukan dengan mesin, hidraulik, dan elektrik. Siri ini menggunakan panel operasi skrin sentuh VDU, yang dapat memasukkan, menyimpan, dan memaparkan pelbagai data dan pesanan lenturan, Y, B, C tiga koordinat gerakan di bawah kawalan ketepatan oleh komputer industri dapat mewujudkan mandrel automatik penuh atau mandrel dari lenturan cepat , Mesin CNC juga dengan fungsi canggih, seperti komponen pampasan lentur spring spring, kesalahan self diagnosis self alarm, memory store after power off, pelinciran automatik dan perlindungan keselamatan Mesin menggunakan servomotor lenturan 、 memberi makan 、 berputar dan acuan bergerak, dapat membengkokkan tiub dengan dua jejari yang berbeza dengan tepat dan cepat, dan dengan fungsi menolak lenturan, yang dapat membengkokkan tiub dengan radius besar, profesional speed berkelajuan tinggi 、 mesin lentur automatik penuh.
Parameter Teknikal Utama
Nama | Unit | Parameter |
Maks. Kapasiti Lenturan | mm | 76 * 3 |
Kapasiti lenturan tolak maksimum | mm | 50 * 2 |
Jejari lenturan maksimum | mm | 30-350 |
Jejari lenturan maksimum lenturan tolak | mm | 6D ~ ∞ |
Toleransi R antara dua acuan | mm | 80 |
Panjang berkesan melebihi mandrel | mm | 3800 |
Panjang pengapit maksimum | mm | 50 |
Maks. Sudut Lenturan | ° | 190 |
Kelajuan Membengkokkan | ° / saat | 110 |
Kelajuan Pusing | ° / saat | 160 |
Kelajuan Makan | mm / saat | 800 |
Ketepatan lenturan | ° | ± 0.10 |
Ketepatan Putaran | ° | ± 0.10 |
Ketepatan Makan | mm | ± 0.10 |
Menghidupkan Kuasa Servomotor | kW | 1.5 |
Kuasa servomotor Benging | kW | 7.5 |
Memberi Kuasa Servomotor | kW | 3 |
Menggerakkan kuasa servomotor acuan | kW | 1.5 |
Kuasa Motor Sistem | kW | 5.5 |
Maks. Tekanan | Mak | 16 |
L * W * H (Dimensi Pembungkusan) | mm | 5000 * 1200 * 1350 |
Berat | T | Lebih kurang 3.8 |
Konfigurasi Sistem Kawalan Hidraulik dan Elektronik
Nama | Pengilang |
Motor Hidraulik | Jerman Siemens （Beide） atau Runmali |
Pam Hidraulik | Wuxi Tuoli |
Injap Hidraulik | Jepun Yuken |
Papan cara minyak | Taiwan Shanghong |
Silinder | Shanghai Qifan |
Skrin sentuh | Taiwan Weinview （Diimport) |
PLC | Jepun Mitsubishi （Diimport） |
Motor Servo | Jepun Mitsubishi （Diimport） |
Pengawal sudut | Jepun Nemicon （Diimport） |
Tukar kuasa | Taiwan Mingwei |
Pengurang lenturan | HENGTE / |
Pengurang berpusing | |
Pengurang makan | |
Kontaktor | SCHNEIDER |
Bahagian Elektrik Lain | SCHNEIDER Jerman, Omron, Taiwan SHILIN （Diimport） |
Sampel Perkakas
