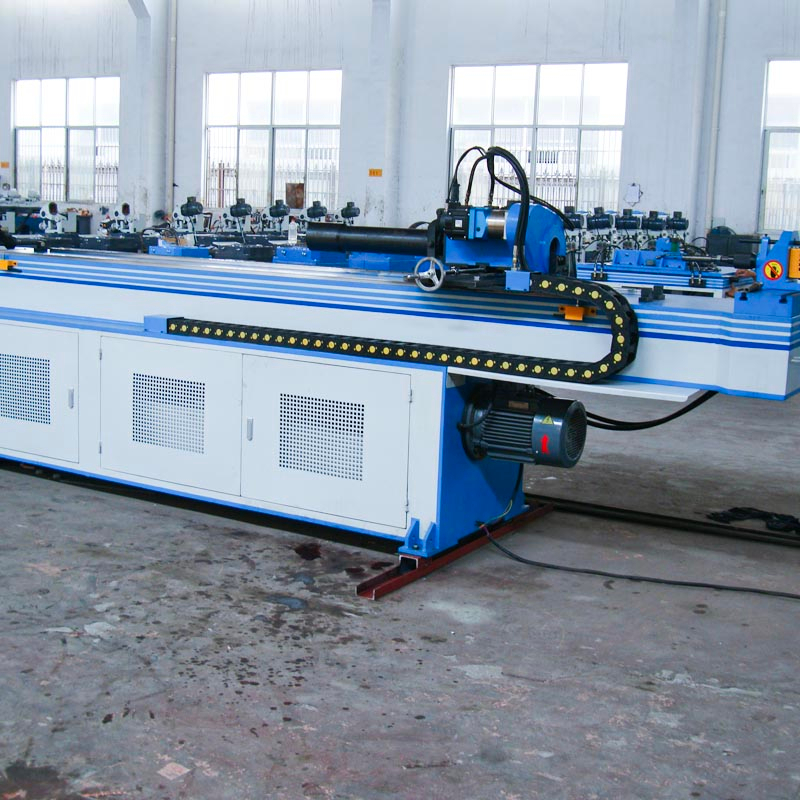

GM-SB-76CNC Kawalan Berangka Penuh Auto

Status ketersediaan:
Kuantiti:

Ciri Mesin

Mesin lenturan paip satu kepala kawalan berangka GM-SB-76CNC adalah produk dari gabungan dengan teknologi kami dan teknologi lanjutan Itali, yang disatukan dengan mesin, hidraulik, dan elektrik. Siri ini menggunakan panel operasi skrin sentuh VDU, yang dapat memasukkan, menyimpan, dan memaparkan pelbagai data dan pesanan lenturan, Y, B, C tiga koordinat gerakan di bawah kawalan ketepatan oleh komputer industri dapat mewujudkan mandrel automatik penuh atau mandrel dari lenturan cepat dengan memberi makan 、 berputar dan membongkok semua didorong oleh motor servo. Mesin CNC juga dengan fungsi canggih, seperti komponen pampasan lentur pegas, kesalahan penggera diagnosis diri, penyimpanan memori setelah dimatikan, pelinciran automatik dan perlindungan keselamatan,


Parameter Teknikal Utama

Nama

Unit

Parameter

Tiub bulat keluli ringan

mm

¢ 76 * 3

Min. jejari lenturan

mm

30

Maks. Jejari lenturan (Standard)

mm

350

Overhang kepala (di pusat lenturan)

mm

600

Ketinggian kepala (di pusat lenturan)

mm

580

Tinggi pusat lenturan (dari lantai)

mm

1060

Maks. laluan palang di dalam P.O.B. kedudukan kedudukan

mm

50

Mengepang pukulan laras

mm

0-136

Pukulan laras bahu

mm

300

Strok laras penarikan mandrel

mm

0-136

Maks. Sudut Lenturan

°

190 °

Melalui Jarak Berkesan

mm

3800

Kelajuan Membengkokkan (Maks.)

° / saat

110

Maks. kelajuan putaran (paksi Z)

° / saat

160

Maks. kelajuan makan (paksi X.)

mm / saat

800

Ketepatan sudut lenturan

°

± 0.10

Ketepatan sudut putaran - paksi Z

°

± 0.10

Ketepatan Pergeseran - paksi X

mm

± 0.10

Membengkokkan Kuasa Motor Servo

KW

7

Kuasa Motor Putaran

KW

1

Memberi Kuasa Motor Servo

KW

3

Kuasa Motor Sistem

KW

5.5

Isipadu Pam Hidraulik

L

19

Maks. Tekanan

Mak

16

L * W * H (Dimensi Pembungkusan)

mm

5000 * 1200 * 1350

Berat Mesin

T

TENTANG 3.8


Konfigurasi Sistem Kawalan Hidraulik dan Elektronik

Nama

Pengilang

Motor Hidraulik

Jerman Siemens (Beide) atau Runmali

Pam Hidraulik

Wuxi Tuoli

Injap Hidraulik

Yuken Jepun (Diimport)

Papan cara minyak

Taiwan Shanghong (Diimport)

Silinder

Shanghai Qifan

Tiub minyak

Zhejiang

Skrin sentuh

Taiwan Weinview (Diimport)

PLC

Jepun Mitsubishi (Diimport)

Motor Servo

Jepun Mitsubishi (Diimport)

Pengawal sudut

Jepun Nemicon (Diimport)

Tukar kuasa

Taiwan MINGWEI

Kontaktor

Schneider


Sampel Perkakas

图片 2
