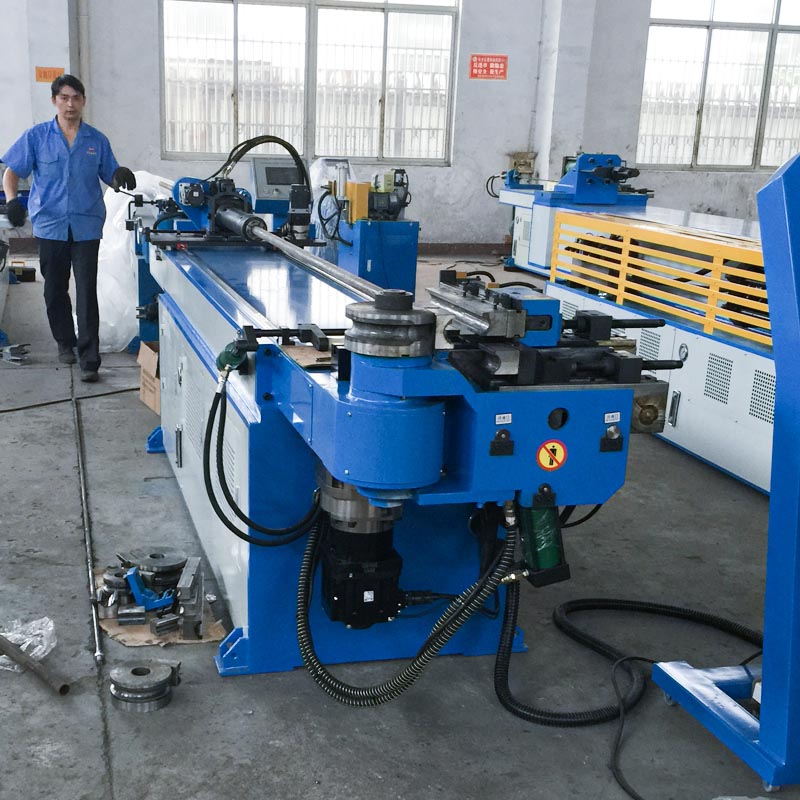

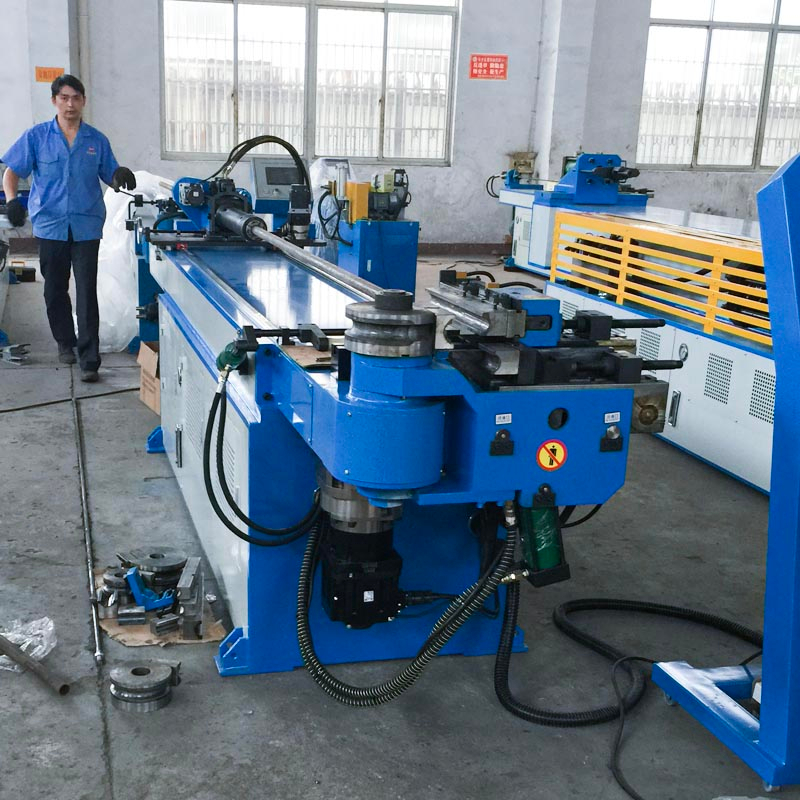

GM-SB-63CNC Mesin Lekapan Kepala Numerik Penuh Auto-Bending

Status ketersediaan:
Kuantiti:

Ciri Mesin

Mesin lentur paip satu kepala kawalan berangka GM-SB-63CNC adalah produk dari gabungan dengan teknologi kami dan teknologi Itali canggih, yang disatukan dengan mesin, hidraulik, dan elektrik. Siri ini menggunakan panel operasi skrin sentuh VDU, yang dapat memasukkan, menyimpan, dan memaparkan pelbagai data dan pesanan lenturan, Y, B, C tiga koordinat gerakan di bawah kawalan ketepatan oleh komputer industri dapat mewujudkan mandrel automatik penuh atau mandrel dari lenturan cepat , Mesin CNC juga dengan fungsi canggih, seperti komponen pampasan lentur pegas, kesalahan penggera diagnosis diri, penyimpanan memori setelah pemadaman mati dan perlindungan keselamatan. Lenturan paip (paksi C), putaran paip (paksi B), dan pemberian paip (paksi Y) semuanya dipacu oleh servomotor. Teknologi canggih, kebolehpercayaan automasi tinggi, reka bentuk bersepadu semuanya menjadikan mesin lentur paip CNC sebagai mesin pemprosesan paip kelas pertama di dunia.


Nama

Unit

Parameter

Tiub bulat keluli ringan

mm

¢ 63 * 3

Keluli tahan karat

mm

¢ 63 * 2

Tiub persegi keluli ringan

mm

50 * 50 * 2.5

Tiub segi empat tepat keluli ringan

mm

50 * 45 * 2.5

Batang pepejal bulat ringan

mm

¢ 25

Batang pepejal persegi keluli ringan

mm

20 * 20

Min. jejari lenturan

mm

25

Maks. Jejari lenturan (Standard)

mm

300

Mengepang pukulan laras

mm

0-136

Pukulan laras bahu

mm

300

Strok laras penarikan mandrel

mm

0-136

Maks. Sudut Lenturan

°

190 °

Melalui Jarak Berkesan

mm

3600

Kelajuan Membengkokkan (Maks.)

° / saat

110

Kelajuan putaran (paksi Z)

° / saat

160

Kelajuan makan (paksi X.)

mm / saat

800

Ketepatan sudut lenturan

°

± 0.10

Ketepatan sudut putaran - paksi Z

°

± 0.10

Ketepatan Pergeseran - paksi X

mm

± 0.10

Membengkokkan kuasa motor servo

KW

7

Kuasa Motor Putaran

KW

1

Memberi Kuasa Motor Servo

KW

1

Kuasa Motor Sistem

KW

5.5

Maks. Tekanan

Mak

16

L * W * H (Dimensi Pembungkusan)

mm

4900 * 1200 * 1350

Berat Mesin

T

TENTANG 3.2


Parameter Teknikal Utama

Nama

Pengilang

Motor Hidraulik

Jerman Siemens (Beide) atau Runmali

Pam Hidraulik

Wuxi Tuoli

Injap Hidraulik

Yuken Jepun (Diimport)

Papan cara minyak

Taiwan Shanghong (Diimport)

Silinder

Shanghai Qifan

Skrin sentuh

Taiwan Weinview (Diimport)

PLC

Jepun Mitsubishi (Diimport)

Pengawal sudut

Jepun Nemicon (Diimport)

Tukar kuasa

Taiwan Mingwei

Motor servo berputar / makan / lentur

Jepun Mitsubishi (Diimport)

Kontaktor

Schneider


Sampel Perkakas

图片 2
