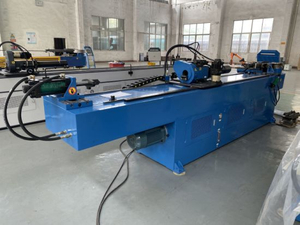

Gambaran keseluruhan Bender Paip Automatik Penuh GM-38NCBA

GM-38NCBA ialah pembengkok paip satu kepala automatik penuh yang dibina untuk pengeluar komponen yang memerlukan lenturan volum tinggi yang boleh berulang bagi tiub berdiameter kecil. Dilengkapi dengan paksi suapan (Y), putaran (B) dan lentur (C) dipacu servo di bawah kawalan PLC, mesin melaksanakan urutan berbilang lentur secara automatik sebaik sahaja program dimuatkan. Ia memproses keluli karbon, keluli lembut, keluli tahan karat, aluminium, tembaga, loyang dan tiub aloi dengan kapasiti lenturan maksimum 38 × 2 mm.

Paksi lentur mencapai 60°/s, paksi putaran 200°/s, dan paksi suapan 1,000 mm/s, manakala ketiga-tiga paksi memegang ketepatan kepada ±0.10° atau ±0.10 mm. Sehingga 200 program lentur boleh disimpan dalam PLC dan dipanggil semula melalui skrin sentuh gaya dialog, mengurangkan masa pertukaran antara produk berjalan. Mandrel boleh dipasang atau ditanggalkan secara automatik bergantung pada ketebalan dinding dan keperluan jejari, dan pampasan spring-back dikendalikan dalam sistem kawalan.

Parameter Teknikal Mesin Lentur Paip CNC GM-38NCBA

Ciri-ciri Standard Bender Tiub Automatik GM-38NCBA

GM-38NCBA menyepadukan pengapit hidraulik, sudut lentur yang dikawal pengekod, dan modul panduan dengan keupayaan bantuan tolak. Fungsi standard termasuk mod operasi manual, separa automatik dan automatik sepenuhnya; kaunter yang mengekalkan kiraan bahan kerja selepas kehilangan kuasa; pelinciran automatik; ralat diagnosis diri dengan penggera; dan had perlindungan. Suis kaki boleh alih menyediakan kawalan auto-mula, jeda dan hentian kecemasan.

Sistem hidraulik menggunakan kawalan injap individu untuk setiap tindakan, yang bertujuan untuk memanjangkan hayat perkhidmatan komponen hidraulik. Panel sentuh menyokong berbilang bahasa atas permintaan, dan sistem kawalan mengekalkan program yang disimpan selepas dimatikan. Fungsi pilihan termasuk pembalikkan teras perlahan, lenturan perlahan dan pengekstrakan mandrel yang dijangkakan untuk aplikasi permukaan dinding nipis atau kosmetik.

Mesin ini dihasilkan di bawah sistem pengurusan kualiti ISO 9001 pengeluar dan membawa tanda CE. Pengguna komersial yang memerlukan pensijilan elektrik Amerika Utara harus mengesahkan liputan UL/CSA pada peringkat sebut harga. Pengilang melaporkan kapasiti pengeluaran sebanyak 5,000 unit setahun untuk barisan model ini, yang menyokong pesanan berulang untuk pelanggan perusahaan menskalakan output.

Aplikasi Perindustrian untuk Bender Paip GM-38NCBA

GM-38NCBA menyasarkan pembeli perniagaan dalam fabrikasi komponen automotif, pembuatan perabot, pengeluaran HVAC, pemasangan peralatan kecergasan dan pembuatan bingkai peranti perubatan. Jarak berkesan 2,200 mm dan julat jejari lentur 20–200 mm meliputi bahagian tiub biasa seperti rangka tempat duduk, bar hendal, pengepala ekzos, rel penghantar dan kurungan sokongan.

Untuk pelanggan industri yang membandingkan bengkok automatik, konfigurasi servo tiga paksi GM-38NCBA membezakannya daripada mesin NC hidraulik sahaja: penyuapan dan putaran diposisikan oleh motor servo berbanding pelarasan manual, yang mengurangkan masa persediaan untuk bahagian berbilang lentur dan menyokong kebolehulangan yang konsisten sepanjang pengeluaran yang lama. Motor sistem 4 kW dan pam minyak 14 L memberikan tekanan maksimum 16 MPa, dan jejak berpakej 3,500 × 700 × 1,300 mm sesuai dengan susun atur bengkel standard.

Soalan Lazim Mengenai Bender Paip Automatik Penuh GM-38NCBA

Apakah bahan tiub yang boleh dibengkokkan oleh GM-38NCBA?

Mesin ini direka untuk keluli karbon, keluli lembut, keluli tahan karat, aluminium, aloi, tembaga dan tiub loyang, serta bahagian bar pepejal, segi empat sama, segi empat tepat, bujur dan profil.

Apakah kapasiti lenturan dan ketepatan maksimum?

Kapasiti lenturan maksimum ialah 38 × 2 mm. Ketepatan lenturan, pusingan dan suapan masing-masing dinilai pada ±0.10° atau ±0.10 mm. Sudut lentur maksimum ialah 190°.

Berapa banyak program yang boleh disimpan oleh PLC?

PLC menyimpan sehingga 200 program lenturan, yang dipaparkan pada skrin sentuh gaya dialog dan dikekalkan selepas dimatikan.

Adakah GM-38NCBA mesin CNC yang benar?

GM-38NCBA menggunakan motor servo pada paksi suapan (Y), putaran (B), dan lentur (C) dengan kawalan gelung tertutup di bawah PLC. Ini menyediakan lenturan automatik penuh, dipacu program dengan penyelarasan berbilang paksi, selaras dengan operasi kelas CNC untuk kategori mesin ini.

Apakah dimensi, berat dan keperluan kuasa?

Dimensi yang dibungkus ialah 3,500 × 700 × 1,300 mm, berat mesin ialah 2.0 tan, dan motor sistem ialah 4 kW dengan tekanan hidraulik maksimum 16 MPa. Unit ini memerlukan kuasa tiga fasa industri standard.
