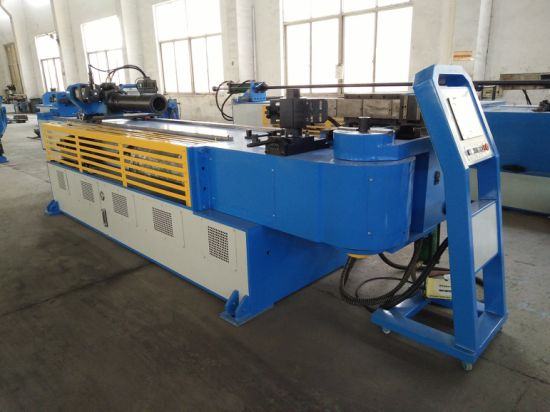

Bender CNC Troli (GM-SB-100CNC-2A-1S)

Kuantiti:
  • Shanghai, China

  • 5000PCS/Tahun

  • L/C, T/T

  • GM-SB-100CNC-2A-1S

  • Mesin Lentur Paip dan Tiub

  • ISO9001: 2000

  • Ss, Cik, Kuprum, Aluminium, Aloi, Bergalvani

  • Bulat, Segi Empat, Segi Empat, Bujur, Bar Pepejal, Profil

  • Gabungan Sino-Itali

  • GMACC

  • Rangka Besi/Sarung Kayu

  • CE

  • China

  • 8462219000

  • IPX-8

  • 2 tahun

  • baru

  • ISO 9001:2000, CE, UL

  • Automatik

  • Kuprum, Aluminium, Aloi, Keluli Karbon, Keluli Tahan Karat

Penerangan Produk

Siri ini telah disesuaikan khususnya kepada keperluan pasaran dunia profesional. Semua bahagian, struktur dan watak adalah serupa dengan standard kejuruteraan mekanikal dari Eropah. Pengalaman profesional kami dan rancangan lukisan untuk Elektrik, Elektronik, Hidraulik dan mekanikal daripada syarikat terkenal membawa kepada peningkatan sistem mesin kepada prestasi yang tepat dan menarik.

Mesin lentur paip satu kepala kawalan berangka Siri SB-SB-CNC ialah produk daripada gabungan teknologi kami dan teknologi Itali termaju, disepadukan dengan mesin, hidraulik dan elektrik. Siri ini menggunakan panel pengendalian skrin sentuh VDU, yang boleh memasukkan, menyimpan, dan memaparkan pelbagai data dan pesanan lenturan. Y, B, C tiga koordinat gerakan di bawah kawalan ketepatan oleh komputer perindustrian boleh merealisasikan mandrel automatik penuh pada atau mandrel off lenturan pantas, mesin CNC juga dengan fungsi lanjutan, seperti komponen membengkokkan pampasan spring back, ralat mendiagnosis sendiri penggera, menyimpan memori selepas dimatikan, pelinciran automatik dan perlindungan keselamatan. Lenturan paip (paksi C), paip berputar (paksi B), dan penyusuan paip (paksi Y) semuanya digerakkan oleh servomotor gelang tertutup. Teknologi canggih, kebolehpercayaan automasi yang tinggi, reka bentuk bersepadu semuanya menjadikan mesin lentur paip CNC mesin pemprosesan paip kelas pertama di dunia.

Mesin Lentur Kepala Tunggal Kawalan Berangka Automatik Penuh GM-SB-CNC
ciri-ciri:
1. Bahan tiub yang berkenaan: Keluli karbon, keluli lembut, keluli lembut, keluli tahan karat, aluminium, aloi, tembaga, loyang dll.
2. Bentuk tiub yang berkenaan: Tiub, bar pepejal, persegi, segi empat tepat, bujur, profil dll.
3. Dikawal melalui PLC dan mempunyai fungsi manual, separa automatik dan automatik penuh.
4. Y, B, C tiga koordinat gerakan di bawah kawalan ketepatan oleh komputer perindustrian merealisasikan mandrel auto penuh pada atau mandrel off lenturan pantas.
5. Dilengkapi dengan tiub pengapit kendalian hidraulik, sudut lenturan dikawal pengekod dengan ketepatan lebih kurang 0.1 darjah.

6. Kira-kira 200 program boleh dimasukkan ke dalam PLC, kemudian ditunjukkan pada skrin sentuh operasi gaya dialog, mudah dipelajari dan difahami.
7. Pelbagai bahasa skrin sentuh tersedia untuk pilihan mengikut permintaan.
8. Penggunaan injap hidraulik dan papan laluan minyak boleh mengawal tindakan secara individu untuk memanjangkan jangka hayat bahagian hidraulik.
9. Modul panduan mempunyai fungsi menolak tambahan dan pada masa yang sama ia mempunyai pengulangan dan memasukkan fungsi ulangan yang boleh menjadikan panjang modul panduan menjadi pendek.
10. Fungsi pembilang boleh mengira kuantiti bahan kerja dengan tepat dan menyimpan data sama ada dalam keadaan hidupkan atau mati.

11. Sistem pelinciran automatik untuk melindungi komponen dan meningkatkan hayat kerja mesin.
12. Memiliki fungsi pengesanan ralat automatik dan fungsi perlindungan had, Mengalih keluar atau menukar kerosakan dengan mudah dan cepat.
13. Suis kaki boleh alih dengan fungsi auto-start, jeda dan emergent-shop, selamat dan mudah.
14. Fungsi pilihan teras membalikkan perlahan.
15. Fungsi pilihan lenturan perlahan.
16. Fungsi pilihan pengekstrakan mandrel yang dijangkakan.
Parameter Teknikal Unit Model 100CNC
Tiub bulat keluli lembut mm 100*5
Keluli Tahan Karat mm 100*2.5
Tiub bulat anil aloi ringan mm 100*10
Tiub persegi keluli lembut mm 80*80*3
Tiub segi empat tepat keluli lembut mm 85*75*3
Bar pepejal bulat keluli lembut mm 40
Bar pepejal segi empat tepat keluli lembut mm 30*30
Tiub kalendar maks Ø (keluli lembut) mm 65*2
Min. jejari lentur mm 40
Maks. CLR dengan lengan standard mm 400
Maks. CLR dengan lengan panjang khas mm 600
Maks. panjang yang berguna di atas mandrel mm 3200
Kepala tidak terjual (di pusat lentur) mm 455
Ketinggian kepala (di pusat lenturan) mm 610
Ketinggian pusat lentur dari lantai mm 1140
Maks. sudut lentur ° 190
Maks. laluan bar di dalam penentu kedudukan POB mm 70
Pengapit strok boleh laras mm 0-150
Pukulan boleh laras bahu mm 0-350
Pukulan boleh laras penarik balik mandrel mm 0-150
Maks. kelajuan lentur (paksi Y) ° /saat 25
Maks. kelajuan peralihan (paksi X. ) mm/saat 500
Maks. kelajuan putaran (paksi Z) ° /saat 160
Kebolehulangan sudut lentur - paksi Y ° ± 0.10
Beralih kebolehulangan petikan - paksi X mm ± 0.10
Kebolehulangan sudut putaran - paksi Z ° ± 0.10
Maks. produktiviti (selekoh 90°) Bengkok/j 300
Maks. kuasa elektrik yang diserap kW 13.5
Kapasiti tangki minyak hidraulik L 300
Mesin L mm 5500
Mesin W mm 1350
Mesin H mm 1200
Unit kawalan dimensi keseluruhan mm 600*470*1300
Berat bersih (mesin + unit kawalan) T 5.0
Bunyi bising (leq. A) dB 65
