Rumah » Produk » Mesin Lenturan Paip » Pengikat tiub logam » Auto 3 Axis Pipe Bender GM-SB-168CNC
Kongsi kepada:

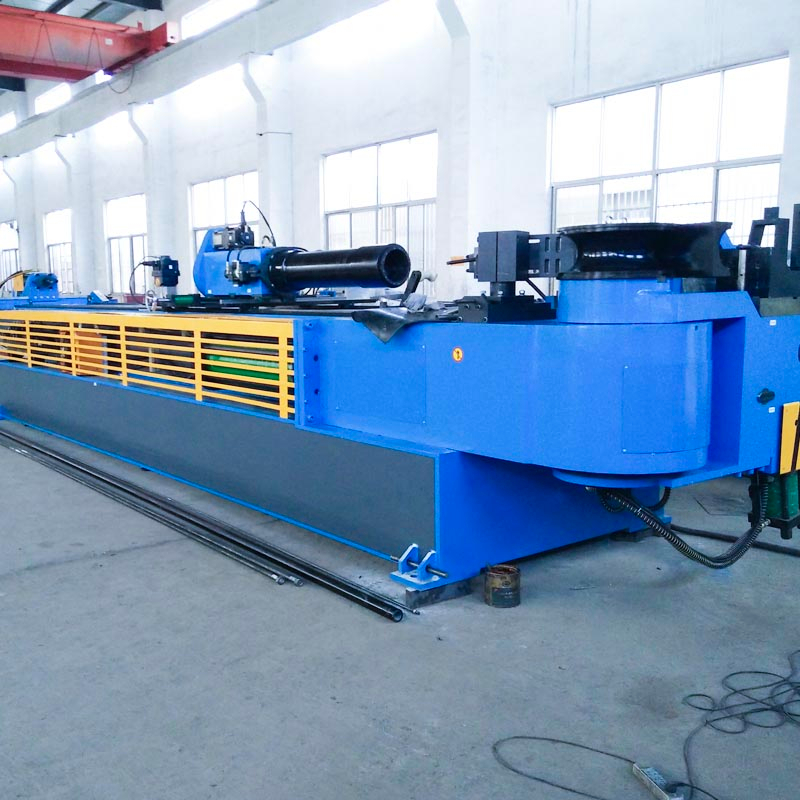

Auto 3 Axis Pipe Bender GM-SB-168CNC

Siri ini disesuaikan dengan keperluan pasaran dunia profesional. Semua bahagian, struktur dan wataknya serupa dengan standard kejuruteraan mekanikal dari Eropah. Rancangan pengalaman dan lukisan profesional kami untuk Elektrik, Elektronik, Hidraulik dan mekanikal dari syarikat terkenal membawa peningkatan sistem mesin ke prestasi yang tepat dan menarik.
Status ketersediaan:
Kuantiti:
  • GM-168CNC-2A-1S
  • GMACC
  • 8462219000

Ciri Mesin

Mesin Pembengkok Paip 3 paksi automatik GM-SB-168CNC

Siri ini disesuaikan dengan keperluan pasaran dunia profesional. Semua bahagian, struktur dan wataknya serupa dengan standard kejuruteraan mekanikal dari Eropah. Rancangan pengalaman dan lukisan profesional kami untuk Elektrik, Elektronik, Hidraulik dan mekanikal dari syarikat terkenal membawa peningkatan sistem mesin ke prestasi yang tepat dan menarik.

Mesin lentur paip satu kepala kawalan berangka GM-SB-CNC Series adalah produk dari gabungan dengan teknologi kami dan teknologi Itali canggih, yang disatukan dengan mesin, hidraulik, dan elektrik. Siri ini menggunakan panel operasi skrin sentuh VDU, yang dapat memasukkan, menyimpan, dan menampilkan pelbagai data dan pesanan lenturan. Y, B, C tiga koordinat gerakan di bawah kawalan ketepatan oleh komputer industri dapat merealisasikan mandrel automatik penuh atau mandrel dari lenturan pantas, mesin CNC juga dengan fungsi canggih, seperti komponen membengkokkan pegas punggung pegas, kesalahan penggera diagnosis diri, penyimpanan memori selepas pemadaman dan perlindungan keselamatan. Lenturan paip (paksi C), putaran paip (paksi B), dan pemberian paip (paksi Y) semuanya dipacu oleh servomotor. Teknologi canggih, kebolehpercayaan automasi tinggi, reka bentuk bersepadu semuanya menjadikan mesin lentur paip CNC sebagai mesin pemprosesan paip kelas pertama di dunia.

Parameter Teknikal Utama

Nama

Unit

Parameter

Tiub bulat keluli ringan

mm

φ168* 16

Keluli tahan karat

mm

φ168*10

Tiub bulat anil anil ringan

mm

φ168*22

Tiub persegi keluli ringan

mm

150 * 150 * 10

Tiub segi empat tepat keluli ringan

mm

155 * 150* 10

Batang pepejal bulat ringan

mm

Φ90

Batang pepejal persegi keluli ringan

mm

85 *85

Min. jejari lenturan

mm

60

Maks. Jejari lenturan (Standard)

mm

700

Overhang kepala (di pusat lenturan)

mm

720

Ketinggian kepala (di pusat lenturan)

mm

996

Tinggi pusat lenturan (dari lantai)

mm

1200

Maks. laluan palang di dalam P.O.B. kedudukan kedudukan

mm

100

Mengepang pukulan laras

mm

0-198

Pukulan laras bahu

mm

600

Strok laras pencabutan mandrel

mm

0-260

Maks. Sudut Lenturan

°

190 °

ThrCukup Jarak Berkesan

mm

5600

Kelajuan Membengkokkan (Maks.)

° / saat

8

Maks. kelajuan putaran (paksi Z)

° / saat

80

Maks. kelajuan pergeseran (paksi X.)

mm / saat

300

Ketepatan sudut lenturan

°

± 0.10

Ketepatan sudut putaran - paksi Z

°

± 0.10

Ketepatan Pergeseran - paksi X

mm

± 0.10

Kuasa Motor Putaran

KW

3.5

Memberi Kuasa Motor Servo

KW

1.5 (2)

Motor SistemKuasa

KW

22

HidraulikPam Isipadu

L

76

Maks. Tekanan

Mak

16

L * W * H (Dimensi Pembungkusan)

mm

7200 *2200 * 1450

Berat Mesin

T

TENTANG 14

ØKonfigurasi Sistem Kawalan Hidraulik dan Elektronik

Nama

Pengilang

Motor Hidraulik

Jerman Siemens (BEIDE) / Runmali

Pam Hidraulik

Wuxi Tuoli

Injap Hidraulik

Yuken Jepun (Diimport)

Papan cara minyak

Taiwan ShanghongDiimport

Silinder

ShanghaiQifan

Skrin sentuh

TaiwanWeinviewDiimport)

PLC

Jepun Mitsubishi (Diimport)

Pengawal sudut

Jepun Nemicon (Diimport)

Tukar kuasa

Taiwan Mingwei

Kontaktor

SCHNEIDER

Bahagian Elektrik Lain

SCHNEIDER Jerman, Omron,TaiwanSHILIN (Diimport)

Pengikat tiub logam

Parameter Teknikal Utama

Nama

Unit

Parameter

Tiub bulat keluli ringan

mm

φ168 * 16

Keluli tahan karat

mm

φ168 * 10

Tiub bulat anil anil ringan

mm

φ168 * 22

Tiub persegi keluli ringan

mm

150 * 150 * 10

Tiub segi empat tepat keluli ringan

mm

155 * 150 * 10

Batang pepejal bulat ringan

mm

Φ90

Batang pepejal persegi keluli ringan

mm

85 * 85

Min. jejari lenturan

mm

60

Maks. Jejari lenturan (Standard)

mm

700

Overhang kepala (di pusat lenturan)

mm

720

Ketinggian kepala (di pusat lenturan)

mm

996

Tinggi pusat lenturan (dari lantai)

mm

1200

Maks. laluan palang di dalam P.O.B. kedudukan kedudukan

mm

100

Mengepang pukulan laras

mm

0-198

Pukulan laras bahu

mm

600

Strok laras pencabutan mandrel

mm

0-260

Maks. Sudut Lenturan

°

190 °

Melalui Jarak Berkesan

mm

5600

Kelajuan Membengkokkan (Maks.)

° / saat

8

Maks. kelajuan putaran (paksi Z)

° / saat

80

Maks. kelajuan pergeseran (paksi X.)

mm / saat

300

Ketepatan sudut lenturan

°

± 0.10

Ketepatan sudut putaran - paksi Z

°

± 0.10

Ketepatan Pergeseran - paksi X

mm

± 0.10

Kuasa Motor Putaran

KW

3.5

Memberi Kuasa Motor Servo

KW

1.5 (2)

Kuasa Motor Sistem

KW

22

Isipadu Pam Hidraulik

L

76

Maks. Tekanan

Mak

16

L * W * H (Dimensi Pembungkusan)

mm

7200 * 2200 * 1450

Berat Mesin

T

TENTANG 14


Konfigurasi Sistem Kawalan Hidraulik dan Elektronik

Nama

Pengilang

Motor Hidraulik

Jerman Siemens (BEIDE) / Runmali

Pam Hidraulik

Wuxi Tuoli

Injap Hidraulik

Yuken Jepun (Diimport)

Papan cara minyak

Taiwan Shanghong (Diimport)

Silinder

Shanghai Qifan

Skrin sentuh

Taiwan Weinview (Diimport)

PLC

Jepun Mitsubishi (Diimport)

Pengawal sudut

Jepun Nemicon (Diimport)

Tukar kuasa

Taiwan Mingwei

Kontaktor

SCHNEIDER

Bahagian Elektrik Lain

SCHNEIDER Jerman, Omron, Taiwan SHILIN (Diimport)


Sampel Lenturan

图片 2

Sampel Perkakas

图片 2
