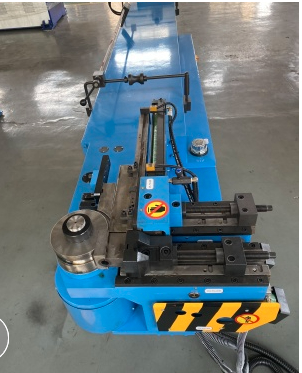

Muffler 3 Rolling Pipe Bender GM-SB-76CNC-2A-1S

Status ketersediaan:
Kuantiti:
  • GM-76CNC-2A-1S

  • GMACC

  • 8462219000

Ciri Mesin

Muffler Rolling Pipe Bender GM-SB-76CNC-2A-1S


Kami adalah usaha sama Sino-Itali. Kami telah menjalankan perniagaan di dalam dan luar negara selama lebih dari 20 tahun, dan kami mempunyai ejen di Mexico, Poland, Vietnam dan negara-negara lain.

ØParameter Teknikal Utama

Nama

Unit

Parameter

Tiub bulat keluli ringan

mm

76*4

Keluli tahan karat

mm

76*3

Tiub bulat anil anil ringan

mm

76*6

Tiub persegi keluli ringan

mm

60 *60 *3

Tiub segi empat tepat keluli ringan

mm

65 *55*3

Batang pepejal bulat ringan

mm

35

Batang pepejal persegi keluli ringan

mm

30*30

Min. jejari lenturan

mm

30

Maks. Jejari lenturan (Standard)

mm

350

Overhang kepala (di pusat lenturan)

mm

600

Ketinggian kepala (di pusat lenturan)

mm

580

Tinggi pusat lenturan (dari lantai)

mm

1060

Maks. laluan palang di dalam P.O.B. kedudukan kedudukan

mm

50

Mengepang pukulan laras

mm

0-136

Pukulan laras bahu

mm

300

Strok laras pencabutan mandrel

mm

0-136

Maks. Sudut Lenturan

°

190 °

ThrCukup Jarak Berkesan

mm

4000

Kelajuan Membengkokkan (Maks.)

° / saat

30

Maks. kelajuan putaran (paksi Z)

° / saat

160

Maks.memberi makankelajuan ingatan (paksi X.)

mm / saat

800

Ketepatan sudut lenturan

°

± 0.10

Ketepatan sudut putaran - paksi Z

°

± 0.10

Ketepatan Pergeseran - paksi X

mm

± 0.10

Kuasa Motor Putaran

KW

1.5

Memberi Kuasa Motor Servo

KW

1.5

Motor SistemKuasa

KW

7.5

HidraulikPam Isipadu

L

23

Maks. Tekanan

Mak

16

L * W * H (Dimensi Pembungkusan)

mm

4800 * 1200 * 1350

Berat Mesin

T

TENTANG 3.5


ØKonfigurasi Sistem Kawalan Hidraulik dan Elektronik


Nama

Pengilang

Motor Hidraulik

Jerman Siemens (Beide) atau Runmali

Pam Hidraulik

Wuxi Tuoli

Injap Hidraulik

Yuken Jepun (Diimport)

Papan cara minyak

Taiwan Shanghong (Diimport)

Silinder

Shanghai Qifan

Skrin sentuh

Taiwan Weinview (Diimport)

PLC

Jepun Mitsubishi (Diimport)

Motor Servo

Jepun Mitsubishi (Diimport)

Pengawal sudut

Jepun Nemicon (Diimport)

Kontaktor

SCHNEIDER Jerman

Pengubah

Wuxi Xinyu

Q: Bagaimana dengan andaperkhidmatan?
J:Sebelum Servis Jualan:
1. Kami akan membantu pelanggan kami mengesahkan yang betulmesinmodel mengikut inforamtion paip yang ditawarkan.
2. Selamat datang untuk melawat kilang kami untuk melihat mesin dan bengkel kami sebelum anda membuat pesanan.

B: Perkhidmatan selepas jualan:
1. Kami menyediakan buku manual, pemasangan mesin terperinci, video pentauliahankemenolong anda dengan betul kendalikan mesin.Jika anda memerlukan kami jurutera ke pergi ke kilang anda untuk pemasangan mesin, tiket udara, makanan, hotel, pengangkutan tempatandberada di tempat anda
akaun.
2. Sekiranya ada masalah pada mesin, jurutera kami akan menyelesaikannya melalui komputer terlebih dahulu, kebanyakan masalah dapat diselesaikan dengan menukar bahagian, jika tidak, jurutera kami boleh pergi ke kilang anda untuk menyelesaikannya, kami mempunyai jurutera yang berpengalamanterutamanyauntuk pasaran luar negara.
Untuk bahagian mekanikal, yang dibuat oleh kami sendiri, kami mempunyai banyak stok, jika anda memerlukan, kami boleh menghantar kepada anda melalui kurier sekaligus.
Untuk bahagian elektronik, kita semua menggunakan jenama terkenal, yang mana anda boleh membelinya dengan mudah di sebelah anda.

Bender paip CNC


Mesin lenturan tiub CNCMesin lenturan tiub CNCMesin lenturan tiub CNC

Parameter Teknikal Utama

Nama

Unit

Parameter

Tiub bulat keluli ringan

mm

¢ 76 * 4

Keluli tahan karat

mm

¢ 76 * 3

Tiub bulat anil anil ringan

mm

¢ 76 * 6

Tiub persegi keluli ringan

mm

60 * 60 * 3

Tiub segi empat tepat keluli ringan

mm

65 * 55 * 3

Batang pepejal bulat ringan

mm

¢ 35

Batang pepejal persegi keluli ringan

mm

30 * 30

Min. jejari lenturan

mm

30

Maks. Jejari lenturan (Standard)

mm

350

Overhang kepala (di pusat lenturan)

mm

600

Ketinggian kepala (di pusat lenturan)

mm

580

Tinggi pusat lenturan (dari lantai)

mm

1060

Maks. laluan palang di dalam P.O.B. kedudukan kedudukan

mm

50

Mengepang pukulan laras

mm

0-136

Pukulan laras bahu

mm

300

Strok laras pencabutan mandrel

mm

0-136

Maks. Sudut Lenturan

°

190 °

Melalui Jarak Berkesan

mm

4000

Kelajuan Membengkokkan (Maks.)

° / saat

30

Maks. kelajuan putaran (paksi Z)

° / saat

160

Maks. kelajuan makan (paksi X.)

mm / saat

800

Ketepatan sudut lenturan

°

± 0.10

Ketepatan sudut putaran - paksi Z

°

± 0.10

Ketepatan Pergeseran - paksi X

mm

± 0.10

Kuasa Motor Putaran

KW

1.5

Memberi Kuasa Motor Servo

KW

1.5

Kuasa Motor Sistem

KW

7.5

Isipadu Pam Hidraulik

L

23

Maks. Tekanan

Mak

16

L * W * H (Dimensi Pembungkusan)

mm

4800 * 1200 * 1350

Berat Mesin

T

TENTANG 3.5


Konfigurasi Sistem Kawalan Hidraulik dan Elektronik

Nama

Pengilang

Motor Hidraulik

Jerman Siemens (Beide) atau Runmali

Pam Hidraulik

Wuxi Tuoli

Injap Hidraulik

Yuken Jepun (Diimport)

Papan cara minyak

Taiwan Shanghong (Diimport)

Silinder

Shanghai Qifan

Skrin sentuh

Taiwan Weinview (Diimport)

PLC

Jepun Mitsubishi (Diimport)

Motor Servo

Jepun Mitsubishi (Diimport)

Pengawal sudut

Jepun Nemicon (Diimport)

Kontaktor

SCHNEIDER Jerman

Pengubah

Wuxi Xinyu


Sampel Perkakas
