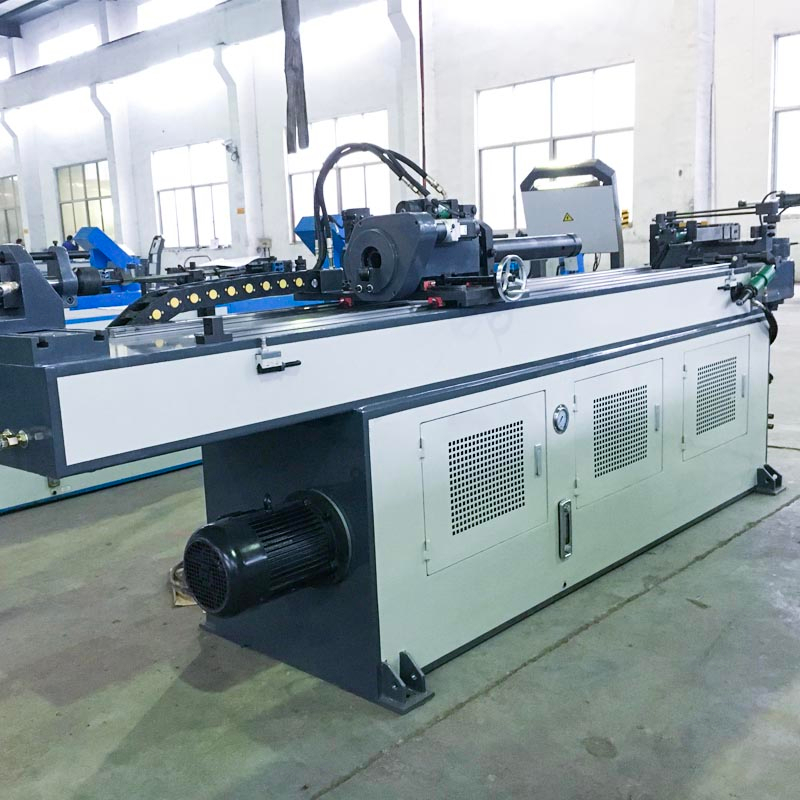

Mesin Pembengkok Paip Automatik GM-SB-38CNC

Mesin Lentur Pipa Automatik GM-SB-38CNC yang ditawarkan oleh pengeluar China GMACC. Beli Mesin Pembengkok Paip Automatik GM-SB-38CNC secara langsung dengan harga rendah dan berkualiti tinggi.
Status ketersediaan:
Kuantiti:

Ciri Mesin

Siri ini disesuaikan dengan keperluan pasaran dunia profesional. Semua bahagian, struktur dan wataknya serupa dengan standard kejuruteraan mekanikal dari Eropah. Rancangan pengalaman dan lukisan profesional kami untuk Elektrik, Elektronik, Hidraulik dan mekanikal dari syarikat terkenal membawa peningkatan sistem mesin ke prestasi yang tepat dan menarik.

Mesin lentur paip satu kepala kawalan berangka GM-SB-CNC Series adalah produk dari gabungan dengan teknologi kami dan teknologi Itali canggih, yang disatukan dengan mesin, hidraulik, dan elektrik. Siri ini menggunakan panel operasi skrin sentuh VDU, yang dapat memasukkan, menyimpan, dan menampilkan pelbagai data dan pesanan lenturan. Y, B, C tiga koordinat gerakan di bawah kawalan ketepatan oleh komputer industri dapat merealisasikan mandrel automatik penuh atau mandrel dari lenturan pantas, mesin CNC juga dengan fungsi canggih, seperti komponen membengkokkan pegas punggung pegas, kesalahan penggera diagnosis diri, penyimpanan memori setelah dimatikan, pelinciran automatik dan perlindungan keselamatan. Teknologi canggih, kebolehpercayaan automasi tinggi, reka bentuk bersepadu semuanya menjadikan mesin lentur paip CNC sebagai mesin pemprosesan paip kelas pertama di dunia.


Parameter Teknikal Utama

Nama

Unit

Parameter

Tiub bulat keluli ringan

mm

¢ 38 * 2

Keluli tahan karat

mm

¢ 32 * 2

Tiub bulat anil anil ringan

mm

¢ 40 * 3

Tiub persegi keluli ringan

mm

25 * 25 * 2

Tiub segi empat tepat keluli ringan

mm

30 * 20 * 2

Batang pepejal bulat ringan

mm

¢ 16

Batang pepejal persegi keluli ringan

mm

15 * 15

Min. jejari lenturan

mm

20

Maks. Jejari lenturan (Standard)

mm

200

Overhang kepala (di pusat lenturan)

mm

500

Ketinggian kepala (di pusat lenturan)

mm

360

Tinggi pusat lenturan (dari lantai)

mm

945

Maks. laluan palang di dalam P.O.B. kedudukan kedudukan

mm

50

Mengepang pukulan laras

mm

0-90

Pukulan laras bahu

mm

256

Strok laras pencabutan mandrel

mm

0-76

Maks. Sudut Lenturan

°

190 °

Melalui Jarak Berkesan

mm

3200

Kelajuan Membengkokkan (Maks.)

° / saat

60

Maks. kelajuan putaran (paksi Z)

° / saat

200

Maks. kelajuan makan (paksi X.)

mm / saat

1000

Ketepatan sudut lenturan

°

± 0.10

Ketepatan sudut putaran - paksi Z

°

± 0.10

Ketepatan Pergeseran - paksi X

mm

± 0.10

Kuasa Motor Putaran

KW

0.4

Memberi Kuasa Motor Servo

KW

0.75

Kuasa Motor Sistem

KW

4

Isipadu Pam Hidraulik

L

17

Maks. Tekanan

Mak

16

L * W * H (Dimensi Pembungkusan)

mm

4000 * 700 * 1300

Berat Mesin

T

TENTANG 1.5


Konfigurasi Sistem Kawalan Hidraulik dan Elektronik

Nama

Pengilang

Motor Hidraulik

Jerman Siemens (Beide) atau Runmali

Pam Hidraulik

Wuxi Tuoli

Injap Hidraulik

Yuken Jepun (Diimport)

Papan cara minyak

Taiwan Shanghong (Diimport)

Silinder

Shanghai Qifan

Skrin sentuh

Taiwan Weinview (Diimport)

PLC

Jepun Mitsubishi (Diimport)

Pengawal sudut

Jepun Nemicon (Diimport)

Tukar kuasa

Taiwan Mingwei

Motor servo berputar / memberi makan

Jepun Mitsubishi (Diimport)

Kontaktor

Schneider

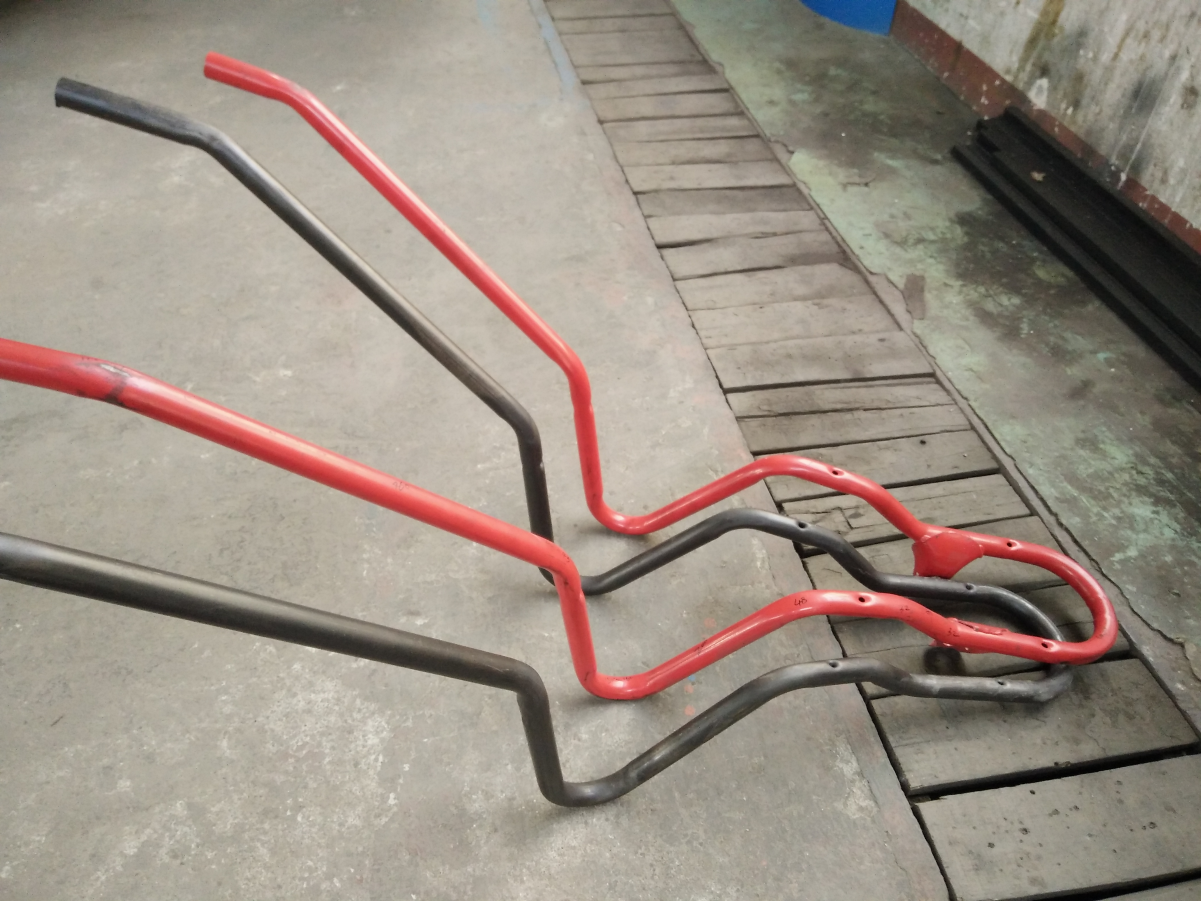

Sampel Lenturan

图片 2

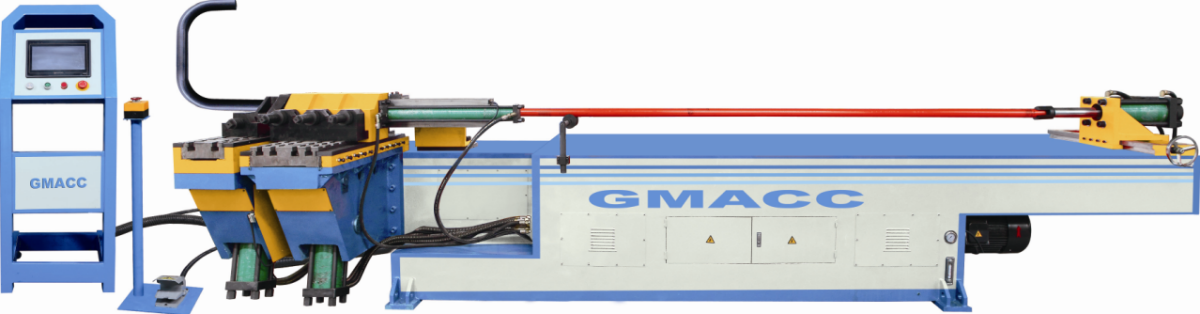

Sampel Perkakas

图片 2
