Mesin Lenturan Tiub Logam CNC Diameter Besar 4 inci

Status ketersediaan:
Kuantiti:
  • GM-140CNC

  • GMACC

  • 8462219000

Ciri Mesin

Mesin lentur paip ekzos 4 inci GM-SB-140CNC

Siri ini disesuaikan dengan keperluan pasaran dunia profesional. Semua bahagian, struktur dan wataknya serupa dengan standard kejuruteraan mekanikal dari Eropah. Rancangan pengalaman dan lukisan profesional kami untuk Elektrik, Elektronik, Hidraulik dan mekanikal dari syarikat terkenal membawa peningkatan sistem mesin ke prestasi yang tepat dan menarik.

Mesin lentur paip satu kepala kawalan berangka GM-SB-CNC Series adalah produk dari gabungan dengan teknologi kami dan teknologi Itali canggih, yang disatukan dengan mesin, hidraulik, dan elektrik. Siri ini menggunakan panel operasi skrin sentuh VDU, yang dapat memasukkan, menyimpan, dan menampilkan pelbagai data dan pesanan lenturan. Y, B, C tiga koordinat gerakan di bawah kawalan ketepatan oleh komputer industri dapat merealisasikan mandrel automatik penuh atau mandrel dari lenturan pantas, mesin CNC juga dengan fungsi canggih, seperti komponen membengkokkan pegas punggung pegas, kesalahan penggera diagnosis diri, penyimpanan memori setelah dimatikan, pelinciran automatik dan perlindungan keselamatan. Teknologi canggih, kebolehpercayaan automasi tinggi, reka bentuk bersepadu semuanya menjadikan mesin lentur paip CNC sebagai mesin pemprosesan paip kelas pertama di dunia.

Parameter Teknikal Utama

Nama

Unit

Parameter

Tiub bulat keluli ringan

mm

140*12

Keluli tahan karat

mm

140*6

Tiub bulat anil anil ringan

mm

140*14

Tiub persegi keluli ringan

mm

110 *110 *3

Tiub segi empat tepat keluli ringan

mm

115 *105*3

Batang pepejal bulat ringan

mm

75

Batang pepejal persegi keluli ringan

mm

65*65

Min. jejari lenturan

mm

50

Maks. Jejari lenturan (Standard)

mm

600

Overhang kepala (di pusat lenturan)

mm

730

Ketinggian kepala (di pusat lenturan)

mm

780

Tinggi pusat lenturan (dari lantai)

mm

1245

Maks. laluan palang di dalam P.O.B. kedudukan kedudukan

mm

90

Mengepang pukulan laras

mm

0-165

Pukulan laras bahu

mm

500

Strok laras pencabutan mandrel

mm

0-260

Maks. Sudut Lenturan

°

190 °

ThrCukup Jarak Berkesan

mm

5200

Kelajuan Membengkokkan (Maks.)

° / saat

12

Maks. kelajuan putaran (paksi Z)

° / saat

120

Maks.memberi makankelajuan ingatan (paksi X.)

mm / saat

400

Ketepatan sudut lenturan

°

± 0.10

Ketepatan sudut putaran - paksi Z

°

± 0.10

Ketepatan Pergeseran - paksi X

mm

± 0.10

Kuasa Motor Putaran

KW

3

Memberi Kuasa Motor Servo

KW

3

Motor SistemKuasa

KW

18.5

HidraulikPam Isipadu

L

45

Maks. Tekanan

Mak

16

L * W * H (Dimensi Pembungkusan)

mm

6500 *2000 * 1350

Berat Mesin

T

TENTANG 9

ØKonfigurasi Sistem Kawalan Hidraulik dan Elektronik

Nama

Pengilang

Motor Hidraulik

Jerman SiemensBeideatau Runmali

Pam Hidraulik

YuciYuken/ Wuxi Tuoli

Injap Hidraulik

Jepun YukenDiimport

Papan cara minyak

Taiwan ShanghongDiimport

Silinder

ShanghaiQifan

Skrin sentuh

TaiwanWeinviewDiimport)

PLC

Jepun MitsubishiDiimport

Pengawal sudut

Jepun NemiconDiimport

Tukar kuasa

Taiwan Mingwei

Motor servo berputar / memberi makan

Jepun MitsubishiDiimport

Pengubah

Wuxi Xinyu

Kontaktor

Schneider

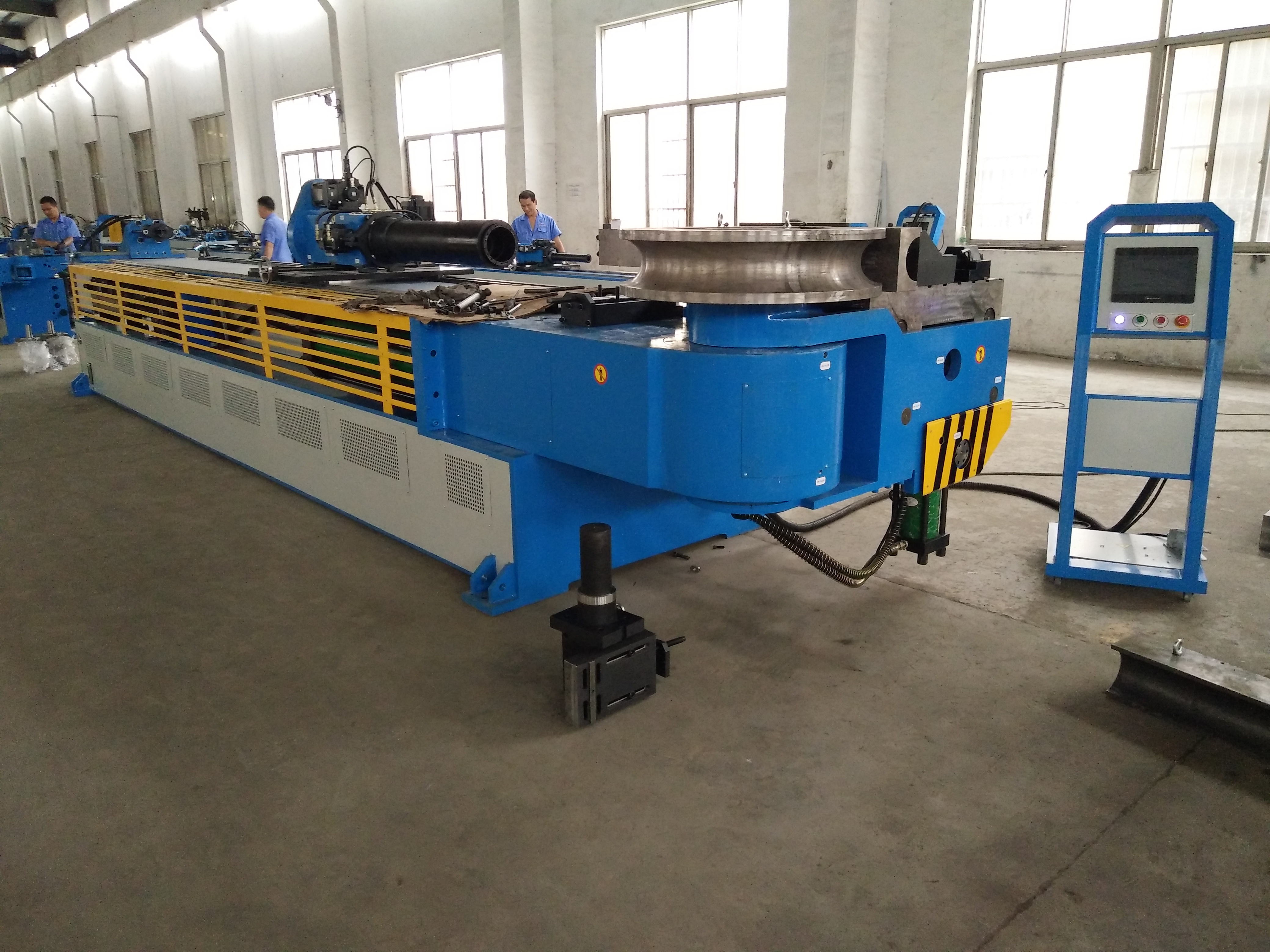

pengikat tiub logam

Parameter Teknikal Utama

Nama

Unit

Parameter

Tiub bulat keluli ringan

mm

¢ 140 * 12

Keluli tahan karat

mm

¢ 140 * 6

Tiub bulat anil anil ringan

mm

¢ 140 * 14

Tiub persegi keluli ringan

mm

110 * 110 * 3

Tiub segi empat tepat keluli ringan

mm

115 * 105 * 3

Batang pepejal bulat ringan

mm

¢ 75

Batang pepejal persegi keluli ringan

mm

65 * 65

Min. jejari lenturan

mm

50

Maks. Jejari lenturan (Standard)

mm

600

Overhang kepala (di pusat lenturan)

mm

730

Ketinggian kepala (di pusat lenturan)

mm

780

Tinggi pusat lenturan (dari lantai)

mm

1245

Maks. laluan palang di dalam P.O.B. kedudukan kedudukan

mm

90

Mengepang pukulan laras

mm

0-165

Pukulan laras bahu

mm

500

Strok laras pencabutan mandrel

mm

0-260

Maks. Sudut Lenturan

°

190 °

Melalui Jarak Berkesan

mm

5200

Kelajuan Membengkokkan (Maks.)

° / saat

12

Maks. kelajuan putaran (paksi Z)

° / saat

120

Maks. kelajuan makan (paksi X.)

mm / saat

400

Ketepatan sudut lenturan

°

± 0.10

Ketepatan sudut putaran - paksi Z

°

± 0.10

Ketepatan Pergeseran - paksi X

mm

± 0.10

Kuasa Motor Putaran

KW

3

Memberi Kuasa Motor Servo

KW

3

Kuasa Motor Sistem

KW

18.5

Isipadu Pam Hidraulik

L

45

Maks. Tekanan

Mak

16

L * W * H (Dimensi Pembungkusan)

mm

6500 * 2000 * 1350

Berat Mesin

T

TENTANG 9


Konfigurasi Sistem Kawalan Hidraulik dan Elektronik

Nama

Pengilang

Motor Hidraulik

Jerman Siemens (Beide) atau Runmali

Pam Hidraulik

Yuci Yuken / Wuxi Tuoli

Injap Hidraulik

Yuken Jepun (Diimport)

Papan cara minyak

Taiwan Shanghong (Diimport)

Silinder

Shanghai Qifan

Skrin sentuh

Taiwan Weinview (Diimport)

PLC

Jepun Mitsubishi (Diimport)

Pengawal sudut

Jepun Nemicon (Diimport)

Tukar kuasa

Taiwan Mingwei

Motor servo berputar / memberi makan

Jepun Mitsubishi (Diimport)

Pengubah

Wuxi Xinyu

Kontaktor

Schneider

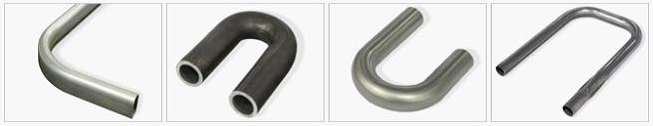

Sampel Lenturan

图片 2

Sampel Perkakas

图片 2
