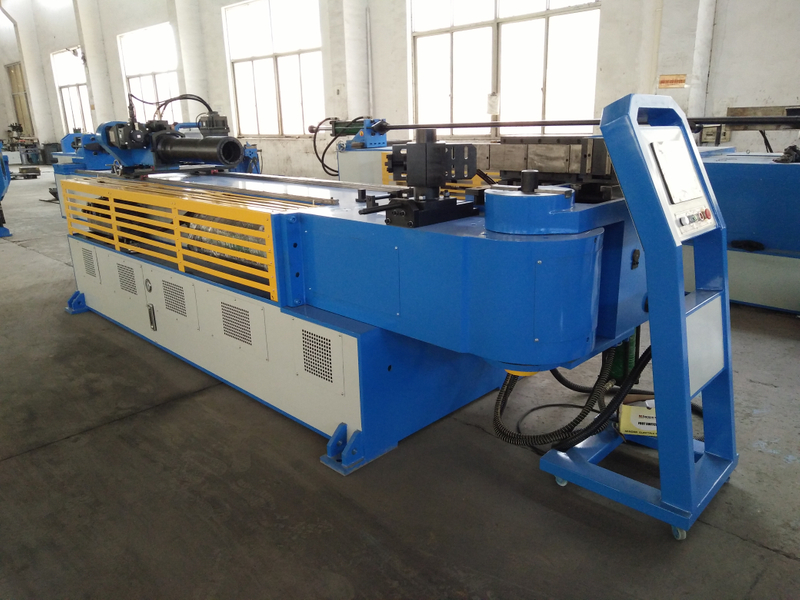

Mesin Lenturan Tiub Baja Automatik Zig Zag

Siri ini disesuaikan dengan keperluan pasaran dunia profesional. Semua bahagian, struktur dan wataknya serupa dengan standard kejuruteraan mekanikal dari Eropah. Rancangan pengalaman dan lukisan profesional kami untuk Elektrik, Elektronik, Hidraulik dan mekanikal dari syarikat terkenal membawa peningkatan sistem mesin ke prestasi yang tepat dan menarik.
Status ketersediaan:
Kuantiti:
  • GM-100CNC
  • GMACC
  • 8462219000

Ciri Mesin

Mesin lenturan paip keluli 3 roller GM-SB-100CNC

Siri GM-SB-CNCmesin lenturan paip kepala tunggal berangka adalah produk dari gabungan dengan teknologi kami dan teknologi Itali canggih, yang disatukan dengan mesin, hidraulik, dan elektrik. Siri ini menggunakan panel operasi skrin sentuh VDU, yang dapat memasukkan, menyimpan, dan menampilkan pelbagai data dan pesanan lenturan. Y, B, C tiga koordinat gerakan di bawah kawalan ketepatan oleh komputer industri dapat merealisasikan mandrel automatik penuh atau mandrel dari lenturan pantas, mesin CNC juga dengan fungsi canggih, seperti komponen membengkokkan pegas punggung pegas, kesalahan penggera diagnosis diri, penyimpanan memori setelah dimatikan, pelinciran automatik dan perlindungan keselamatan. Teknologi canggih, kebolehpercayaan automasi tinggi, reka bentuk bersepadu semuanya menjadikan mesin lentur paip CNC sebagai mesin pemprosesan paip kelas pertama di dunia.

Parameter Teknikal Utama

Nama

Unit

Parameter

Tiub bulat keluli ringan

mm

100*8

Keluli tahan karat

mm

100*5

Tiub bulat anil anil ringan

mm

100*10

Tiub persegi keluli ringan

mm

70 *70 *6

Tiub segi empat tepat keluli ringan

mm

75 *65*6

Batang pepejal bulat ringan

mm

40

Batang pepejal persegi keluli ringan

mm

35*35

Min. jejari lenturan

mm

40

Maks. Jejari lenturan (Standard)

mm

400

Overhang kepala (di pusat lenturan)

mm

460

Ketinggian kepala (di pusat lenturan)

mm

610

Tinggi pusat lenturan (dari lantai)

mm

1140

Maks. laluan palang di dalam P.O.B. kedudukan kedudukan

mm

70

Mengepang pukulan laras

mm

0-140

Pukulan laras bahu

mm

350

Strok laras pencabutan mandrel

mm

0-150

Maks. Sudut Lenturan

°

190 °

ThrCukup Jarak Berkesan

mm

4000

Kelajuan Membengkokkan (Maks.)

° / saat

25

Maks. kelajuan putaran (paksi Z)

° / saat

160

Maks.memberi makankelajuan ingatan (paksi X.)

mm / saat

500

Ketepatan sudut lenturan

°

± 0.10

Ketepatan sudut putaran - paksi Z

°

± 0.10

Ketepatan Pergeseran - paksi X

mm

± 0.10

Kuasa Motor Putaran

KW

1.5

Memberi Kuasa Motor Servo

KW

1.5

Motor SistemKuasa

KW

11

HidraulikPam Isipadu

L

30

Maks. Tekanan

Mak

16

L * W * H (Dimensi Pembungkusan)

mm

5300 *1350 * 1200

Berat Mesin

T

TENTANG 4.8


ØKonfigurasi Sistem Kawalan Hidraulik dan Elektronik

Nama

Pengilang

Motor Hidraulik

Jerman Siemens (Beide) atau Runmali

Pam Hidraulik

Wuxi Tuoli

Injap Hidraulik

Yuken Jepun (Diimport)

Papan cara minyak

Taiwan ShanghongDiimport

Silinder

ShanghaiQifan

Skrin sentuh

TaiwanWeinviewDiimport)

PLC

Jepun Mitsubishi (Diimport)

Pengawal sudut

Jepun Nemicon (Diimport)

Tukar kuasa

Taiwan Mingwei

Motor servo berputar / memberi makan

Jepun Mitsubishi (Diimport)

Kontaktor

Schneider

Peralatan Bender tiub

Parameter Teknikal Utama

Nama

Unit

Parameter

Tiub bulat keluli ringan

mm

¢ 100 * 8

Keluli tahan karat

mm

¢ 100 * 5

Tiub bulat anil anil ringan

mm

¢ 100 * 10

Tiub persegi keluli ringan

mm

70 * 70 * 6

Tiub segi empat tepat keluli ringan

mm

75 * 65 * 6

Batang pepejal bulat ringan

mm

¢ 40

Batang pepejal persegi keluli ringan

mm

35 * 35

Min. jejari lenturan

mm

40

Maks. Jejari lenturan (Standard)

mm

400

Overhang kepala (di pusat lenturan)

mm

460

Ketinggian kepala (di pusat lenturan)

mm

610

Tinggi pusat lenturan (dari lantai)

mm

1140

Maks. laluan palang di dalam P.O.B. kedudukan kedudukan

mm

70

Mengepang pukulan laras

mm

0-140

Pukulan laras bahu

mm

350

Strok laras pencabutan mandrel

mm

0-150

Maks. Sudut Lenturan

°

190 °

Melalui Jarak Berkesan

mm

4000

Kelajuan Membengkokkan (Maks.)

° / saat

25

Maks. kelajuan putaran (paksi Z)

° / saat

160

Maks. kelajuan makan (paksi X.)

mm / saat

500

Ketepatan sudut lenturan

°

± 0.10

Ketepatan sudut putaran - paksi Z

°

± 0.10

Ketepatan Pergeseran - paksi X

mm

± 0.10

Kuasa Motor Putaran

KW

1.5

Memberi Kuasa Motor Servo

KW

1.5

Kuasa Motor Sistem

KW

11

Isipadu Pam Hidraulik

L

30

Maks. Tekanan

Mak

16

L * W * H (Dimensi Pembungkusan)

mm

5300 * 1350 * 1200

Berat Mesin

T

TENTANG 4.8


Konfigurasi Sistem Kawalan Hidraulik dan Elektronik

Nama

Pengilang

Motor Hidraulik

Jerman Siemens (Beide) atau Runmali

Pam Hidraulik

Wuxi Tuoli

Injap Hidraulik

Yuken Jepun (Diimport)

Papan cara minyak

Taiwan Shanghong (Diimport)

Silinder

Shanghai Qifan

Skrin sentuh

Taiwan Weinview (Diimport)

PLC

Jepun Mitsubishi (Diimport)

Pengawal sudut

Jepun Nemicon (Diimport)

Tukar kuasa

Taiwan Mingwei

Motor servo berputar / memberi makan

Jepun Mitsubishi (Diimport)

Kontaktor

Schneider


Sampel Lenturan

图片 2

Sampel Perkakas

图片 2
