GM-SB-76CNC
GMACC
Penerangan Produk

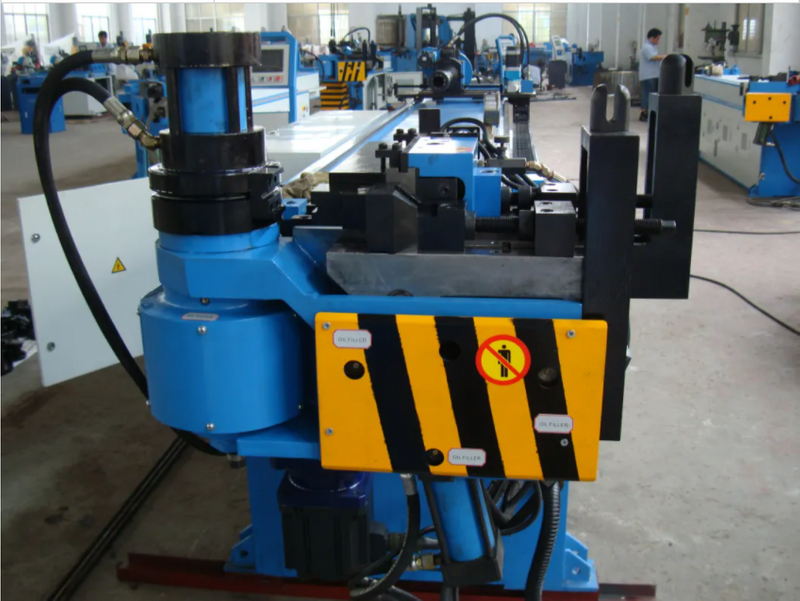

Mesin lenturan paip satu kepala kawalan berangka GM-SB-76CNC adalah produk dari gabungan dengan teknologi kami dan teknologi lanjutan Itali, yang disatukan dengan mesin, hidraulik, dan elektrik. Siri ini menggunakan panel operasi skrin sentuh VDU, yang dapat memasukkan, menyimpan, dan memaparkan pelbagai data dan pesanan lenturan, Y, B, C tiga koordinat gerakan di bawah kawalan ketepatan oleh komputer industri dapat mewujudkan mandrel automatik penuh atau mandrel dari lenturan cepat dengan memberi makan,memutar dan membongkok semua didorong oleh motor servo. Mesin CNC juga dengan fungsi canggih, seperti komponen pampasan lentur pegas, kesalahan penggera diagnosis diri, penyimpanan memori setelah dimatikan, pelinciran automatik dan perlindungan keselamatan,
| Nama | Unit | Parameter |
| Tiub bulat keluli ringan | mm | ¢ 76 * 3 |
| Min. jejari lenturan | mm | 30 |
| Maks. Jejari lenturan (Standard) | mm | 350 |
| Overhang kepala (di pusat lenturan) | mm | 600 |
| Ketinggian kepala (di pusat lenturan) | mm | 580 |
| Tinggi pusat lenturan (dari lantai) | mm | 1060 |
| Maks. laluan palang di dalam P.O.B. kedudukan kedudukan | mm | 50 |
| Mengepang pukulan laras | mm | 0-136 |
| Pukulan laras bahu | mm | 300 |
| Strok laras pencabutan mandrel | mm | 0-136 |
| Maks. Sudut Lenturan | ° | 190 ° |
| Melalui Jarak Berkesan | mm | 3800 |
| Kelajuan Membengkokkan (Maks.) | ° / saat | 110 |
| Maks. kelajuan putaran (paksi Z) | ° / saat | 160 |
| Maks. kelajuan makan (paksi X.) | mm / saat | 800 |
| Ketepatan sudut lenturan | ° | ± 0.10 |
| Ketepatan sudut putaran - paksi Z | ° | ± 0.10 |
| Ketepatan Pergeseran - paksi X | mm | ± 0.10 |
| Membengkokkan Kuasa Motor Servo | KW | 7 |
| Kuasa Motor Putaran | KW | 1 |
| Memberi Kuasa Motor Servo | KW | 3 |
| Kuasa Motor Sistem | KW | 5.5 |
| Isipadu Pam Hidraulik | L | 19 |
| Maks. Tekanan | Mak | 16 |
| L * W * H (Dimensi Pembungkusan) | mm | 5000 * 1200 * 1350 |
| Berat Mesin | T | TENTANG 3.8 |
| Nama | Pengilang |
| Motor Hidraulik | Jerman Siemens (Beide) atau Runmali |
| Pam Hidraulik | Wuxi Tuoli |
| Injap Hidraulik | Yuken Jepun (Diimport) |
| Papan cara minyak | Taiwan Shanghong (Diimport) |
| Silinder | Shanghai Qifan |
| Tiub minyak | Zhejiang |
| Skrin sentuh | Taiwan Weinview (Diimport) |
| PLC | Jepun Mitsubishi (Diimport) |
| Motor Servo | Jepun Mitsubishi (Diimport) |
| Pengawal sudut | Japan Nemicon (Diimport) |
| Tukar kuasa | Taiwan MINGWEI |
| Kontaktor | Schneider |
